FPGA最小系统之：实例2 在Xilinx的FPGA开发板上运行第一个FPGA程序

），在"PROM File Name"后面填写生成的PROM下载文件的名称，在"Location"后面填写PROM文件保存地址。配置后单击"Next"按钮，出现PROM器件配置对话框，如图2.118所示。

选择PROM的型号，要与开发板上面使用的对应。这里选择xcf02s，单击"Next"按钮。

图2.118 选择PROM型号

图2.119 为生成PROM文件添加二进制文件

在出现的如图2.119所示对话框中单击"Add File…"按钮，在弹出的对话框里面选择JTAG下载的时候使用的二进制文件（后缀为.bit），ISE将通过这个二进制文件生成PROM文件。

图2.120 是否还要加载一个设计文件对话框

选择完一个二进制文件后，会弹出如图2.120所示的对话框，询问是否还要加载一个设计文件。单击"NO"按钮，完成PROM模式下载的配置。

图2.121 生成PROM文件

在出现的图2.121中单击"Finish"按钮，ISE就会自动为我们生成后缀为.MCS的十六进制PROM下载文件。生成成功后，将出现如图2.122所示的提示。

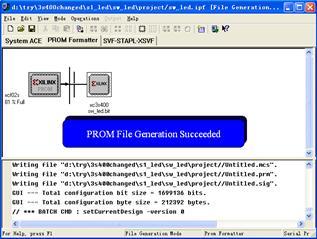

图2.122 PROM文件生成成功提示

生成了PROM的下载文件以后，再按照JTAG下载的方法，扫描下载链。将生成的.MCS文件加载到PROM图标中去，然后再在PROM图标上面点击右键，选择"Program…"选项，如图2.123所示。

如图2.124，在出现的下载属性配置对话框中选择相应的选项后，单击"OK"按钮就开始PROM的下载了（PROM下载相对比较慢，并且最好先擦除PROM里面的内容再下载）。成功下载会出现如图2.125所示的提示。

图2.123 下载PROM器件 图2.124 下载PROM器件设置对话框

图2.125 完成对PROM器件的烧写

需要注意的是，如果选用JTAG下载模式，则下载成功后，FPGA就可实现预想的功能。如果选用PROM下载模式，下载成功后，要重新上电后FPGA才能正常工作。

因为PROM直接方式是将文件下载到PROM器件中，并没有直接下载到FPGA里，要重新上电后由FPGA自动从PROM器件中加载配置文件，才能实现预想的功能。

当然用户也可以在如图2.124所示的属性配置中选择"Load FPGA"选项。这样PROM下载完成后，下载的逻辑将自动加载至FPGA内，而无需重新上电。

2.6.4 小结

上述步骤就是利用ISE进行的一个完整的FPGA设计流程。虽然例程实现的功能比较简单，但对于初学者来说，是一个不错的入门实例。此实例的主要目的是让初学者对FPGA的设计有一个初步的了解，并熟悉ISE软件的使用，为今后的学习打下基础。
