关于verilog的inout口的仿真问题

我这两天用verilog编的ARM7与CPLD总线连接的程序，编完后用Jlink查看过ARM收发的数据，总线是好使的，就是说源模块代码没问题。现在问题就出在编写testbench仿真总线inout口，能看到测试模块给源模块的总线输入数据，但是看不到总线输出数据。在网上找了下资料，发现有建议用"assign DATA = (~nWE)?treg_DATA:16'hzzzz;assign DATA_OUT=(~nOE)?DATA:16'hzzzz;"这种方式，通过treg_DATA输入数据，DATA_OUT观察输出数据，但是试验了发现不行，总线输出仍然是高阻态。后来在weizhiheng的这个帖子http://www.eetop.cn/bbs/thread-245831-1-1.html里找到另外一种方法，像这样reg [3:0] dirdata$inout$reg = 4'b0000;wire [3:0] dirdata = dirdata$inout$reg; ，通过dirdata 观察输出，但是发现也不行。所以只能上网求助大家了。我先粘贴源模块代码：
module lpcbus(clk,ADDR,DATA,nOE,nWE,nCS,led);
   input clk,nOE,nWE,nCS;
   output led;
   input [7:0]ADDR;
   inout [15:0]DATA;
   reg [15:0]DATAOUT;
   wire link_bus;
   assign link_bus=！nOE;
   assign DATA=(link_bus)?DATAOUT:16'hzzzz;

   reg [25:0]cnt;
   always@(posedge clk) begin
    cnt<=cnt+1;
   end
   assign led=cnt[25];
   reg [15:0]ram,ram2;
   always@(nWE or nCS or ADDR) begin
    if((nCS==0)&&(nWE==0)) begin
     case(ADDR)
      16'h55: begin ram<=DATA; end
      16'h77: begin ram2<=DATA; end
      default:begin end
     endcase
    end
   end
   always@(nOE or nCS or ADDR) begin
    if((nCS==0)&&(nOE==0)) begin
     case(ADDR)
      16'h66: begin DATAOUT<=ram; end
      16'h88: begin DATAOUT<=ram2; end
      default: begin end
     endcase
    end
    else begin
     DATAOUT<=16'hzzzz;
    end
   end
endmodule
    功能及其简单，就是往0X55写数时，能从0x66里读出来，是用来测试总线用的，试验结果验证好用。
    下面是测试代码testbench和仿真波形图：
`timescale 1 ns/ 1 ns
module lpcbus_vlg_tst;
reg [7:0] ADDR;
reg [15:0] treg_DATA;
reg clk;
reg nCS;
reg nOE;
reg nWE;

wire [15:0] DATA;
wire [15:0] DATA_OUT;
wire led;

assign DATA = (~nWE)?treg_DATA:16'hzzzz;
assign DATA_OUT=(~nOE)?DATA:16'hzzzz;
initial begin
clk=0; nWE=1; nOE=1; nCS=1;
end

always #10 clk=~clk;
always begin
#50 ADDR=8'h55;treg_DATA=16'h1234; nWE=0; nCS=0;
#50 nWE=1; nCS=1; treg_DATA=16'hzzzz;
#50 ADDR=8'h66; nOE=0; nCS=0;
#50 nOE=1; nCS=1;
#100 ;
end
lpcbus i1 (
.ADDR(ADDR),
.DATA(DATA),
.clk(clk),
.led(led),
.nCS(nCS),
.nOE(nOE),
.nWE(nWE)
);
endmodule

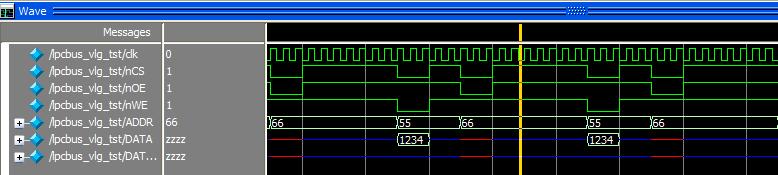

仿真波形如图所示：可以看到，第一种方式时总线输出为高阻态ZZZZ，见红线那部分。

然后我按照weizhiheng的方式改了下测试代码：
`timescale 1 ns/ 1 ns
module lpcbus_vlg_tst;
reg [7:0] ADDR;
reg clk;
reg nCS;
reg nOE;
reg nWE;

reg [15:0] DATA$inout$reg = 16'h0000;
wire [15:0] DATA = DATA$inout$reg;
wire led;

initial begin
clk=0; nWE=1; nOE=1; nCS=1;
end

always #10 clk=~clk;
always begin
#50 ADDR=8'h55;DATA$inout$reg=16'h1234; nWE=0; nCS=0;
#50 nWE=1; nCS=1; DATA$inout$reg=16'hzzzz;
#50 ADDR=8'h66; nOE=0; nCS=0;
#50 nOE=1; nCS=1;
#50 ;
end
lpcbus i1 (
.ADDR(ADDR),
.DATA(DATA),
.clk(clk),
.led(led),
.nCS(nCS),
.nOE(nOE),
.nWE(nWE)
);
endmodule

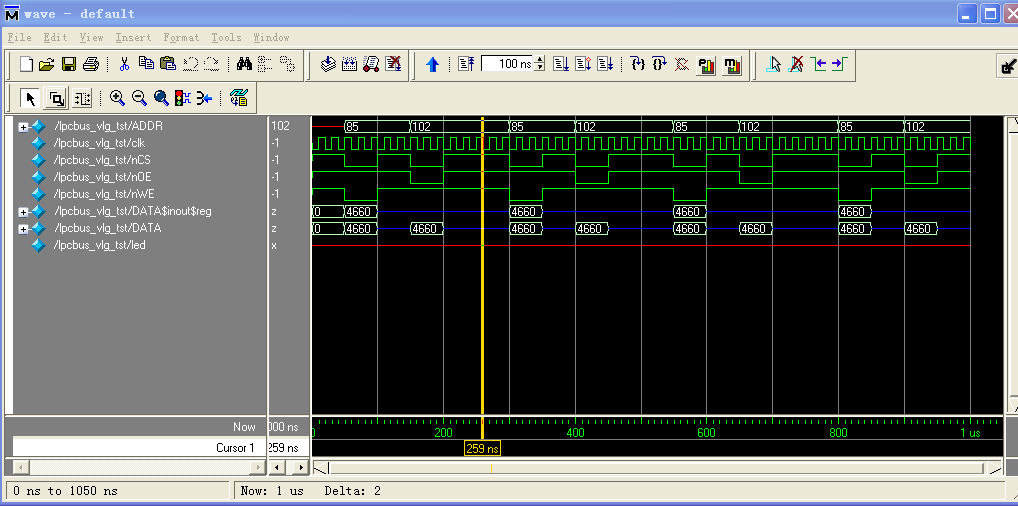

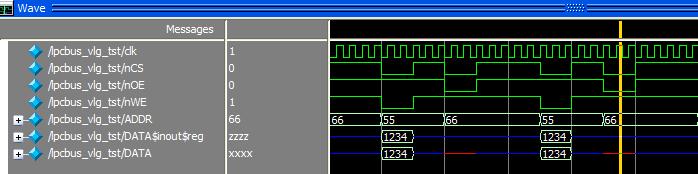

仿真波形如下: 可以看到,DATA上面还是高阻态。

我把整个工程都已经粘贴出来了，麻烦大家帮看看是什么问题，多谢了

自己顶起~

好心人帮看下吧

在你的nwe,ncs由H到L时，请确保DATA的数据不是高阻。
最好使用同步电路进行设计。

tb里面实例化的时候用tri类型的net进行连接

在module lpcbus 中，可以看到，你的双向口DATA在link_bus为1时作为输出，为0时作为输入。
在testbench中，将DATA定义为tri类型，
assign DATA = lpcbus_vlg_tst.i1.link_bus ? lpcbus_vlg_tst.i1.DATAOUT : treg_DATA;
不知道对不对，你试一下。

5# xcykii
按照你的方法试了不行

6# rosie_1128
按照你的方法试时，点开始仿真后报错，不能继续下去
Unresolved reference to 'DATAOUT' in lpcbus_vlg_tst.i1.DATAOUT
Unresolved reference to 'link_bus' in lpcbus_vlg_tst.i1.link_bus

你的第一种testbench仿真结果中，DATAOUT的值在波形图中看是什么?
我是指这段代码中的：
always@(nOE or nCS or ADDR) begin
    if((nCS==0)&&(nOE==0)) begin
     case(ADDR)
      16'h66: begin DATAOUT<=ram; end
      16'h88: begin DATAOUT<=ram2; end
      default: begin end
     endcase
    end
    else begin
     DATAOUT<=16'hzzzz;
    end
   end

9# rosie_1128
你点击第一个图里看最后一个波形可以看到的，X状态（红色那部分波形）

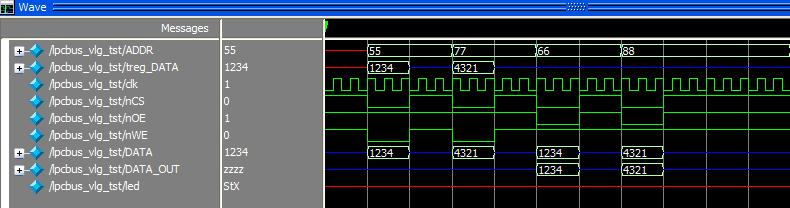

问题解决了，我在modelsim里加入源文件模块一起编译后居然就好使了。见下面的波形图：往0x55和0x77分别写0x1234和0x4321，然后通过0x77和0x88读出来，大家看波形图上可以读出来了！

但是很疑惑，以前看modelsim教程里似乎不需编译源文件的啊。怎么回事呢。现在就算解决了也很疑惑

刚试了一下，编译顺序还有要求。得先编译顶层模块文件lpcbus.v和maxii_atoms.v和网表文件epm1270.vo，然后再编译源文件epm1270.v才行。如果先编译了epm1270.v就不好使的，见鬼了。

求高人出山啊！
