FPGA LX9 MicroBoard成为学习FPGA的另一低成本方法

关于miniSpartan6+开发板的一些信息，我偶然看到$89的 Xilinx Spartan-6 FPGA LX9 MicroBoard。我很确定我从未写过关于这块小型FPGA开发卡，即使它发行很久了，现在机会来了。对你来说，使用Spartan-6 MicroBoard是一个完整的低成本的方法，可以熟悉赛灵思Spartan-6 FPGA的开发。它使用同一个USB端口作为电源和JTAG编程，所以你只需要一根USB线（已有）和一台主机。最好是像我一样，板子有预载入的配置，因此它可以做盒子以外的事。还有一些视频指南，安富利Speedway设计工作组和安富利支持的论坛。

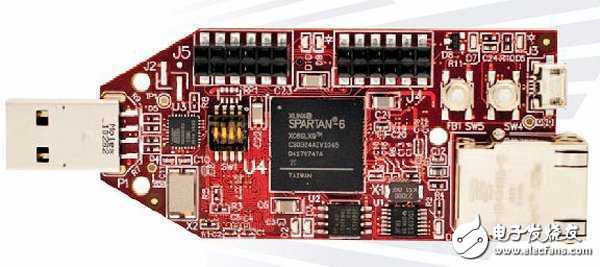

        虽然很小，但赛灵思Spartan-6 FPGA LX9 MicroBoard包括：
        Spartan-6 XC6SLX9-2CSG324C FPGA 64兆字节LPDDR SDRAM
        128兆位多I/O SPI Flash内存
        10/100 以太网PHY
        USB转UART端口
        板载USB JTAG电路
        两个兼容DigilentPmod的接口（2&TImes;6），易于外设器件的扩展
        单片，带有良好电源指示的3导轨电源
        TI的CDCE913可编程VCXO时钟综合器芯片
        USB的过载和ESD保护
        4个可编程LED
        4位DIP开关
        重置和PROG按钮
        套件还包括赛灵思ISE Design Suite WebPACK software 的DVD，含有器件锁定的SDK和ChipScope Pro许可。ChipScope Pro工具将一个逻辑分析仪、系统分析仪和虚拟I/O低级软核直接插入你的FPGA设计，允许你观察任何内部信号或节点，包括类似赛灵思MicroBlaze处理器一样的嵌入式硬处理器或软处理器。
