ASIC后端设计中的时钟树综合

摘要：时钟树综合是当今集成电路设计中的重要环节，因此在FFT处理器芯片的版图设计过程中，为了达到良好的布局效果，采用时序驱动布局，同时限制了布局密度；为了使时钟偏移尽可能少，采用了时钟树自动综合和手动修改相结合的优化方法，并提出了关于时钟树约束文件的设置、buffer的选型及手动修改时钟树的策略，最终完成了FFT处理器芯片的时钟树综合并满足了设计要求。
关键词：FFT处理器芯片；布局布线；时钟树综合；时钟偏移

0 引言
在大规模高性能的ASIC设计中，对时钟偏移(Clock Skew)的要求越来越严格，时钟偏移是限制系统时钟频率的主要因素。而时钟树综合又是减小时钟偏移的有效途径，因此它是ASIC后端设计中最重要的环节之一。本文以基于SOC Encounter，采用SMIC0．18μm工艺进行的FFT处理器的版图设计为例，提出在设计过程中如何减小时钟偏移，结合手动优化帮助工具设计出更好的时钟树。

1 时钟偏移产生的原因分析
同一时钟源到达各个同步单元的最大时间差称作时钟偏移。产生时钟偏移的原因有：时钟源到各个时钟端点的路径长度不同；各个端点负载不同；在时钟网中插入的缓冲器不同等。时钟偏差过大会引起同步电路功能混乱。

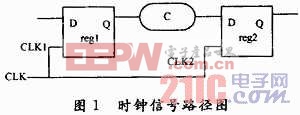

在图1中，假设CLK到达reg1和reg2的时间差最大，为dskew，组合逻辑C的延时为dc，寄存器的延时为d，其建立时间约束为dsetup，保持时间为dhold，时钟周期为T。满足建立时间的要求是在CLK2跳变前的dsetup时间，reg2上D端的数据应该稳定，考虑最坏情况reg1比reg2晚dskew，这时满足的时间关系应该是：

满足保持时间的要求是：在CLK2跳变后的dhold时间内，reg2上D端的数据必须保持稳定，考虑最坏情况reg1比reg2早dskew，这时满足的时间关系应该是：

由此可见，时钟偏移对电路速度和时钟频率的限制是很大的，而寄存器的保持时间、建立时间和自身的延时，都是与器件单元本身的结构和性质有关，依赖于工艺的改进来进一步减小，所以减小skew成为后端设计重要内容，也是提高电路速度的关键。

2 SOC Encounter的时钟树综合

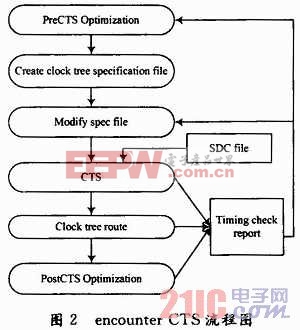

SOC Encounter的时钟树综合在完成布局之后进行，可以采用手动模式和自动模式。手动模式能控制时钟树的层次、buffer的数目和每层加入buffer的类型。自动模式根据时钟树定义文件自动决定时钟树的层次和buffer的数目。时钟树综合从外部时钟输入端口自动遍历整个时钟树，遍历完成后加入buffer用来平衡时钟树。SOC Encounter的时钟树综合流程如图2所示。

2．1 布局阶段对时序的优化考虑
布局的好坏直接影响到时序的好坏。本设计采用时序驱动布局，时序驱动布局是基于连续收敛引擎而设计的，工具自动的寻找一些最关键路径，将关键路径上的单元放得很近，以减小连线长度来减小关键路径时延，平衡其setup时间约束，预先为这些关键路径留出足够的布线空间，提高关键信号线的可布通性。同时，为了减少拥塞度，对布局时的最大密度设置为70％，限制布局密度。时序驱动布局采用setPlace-
Mode-timingDriven命令设置布局模式，plaeeDesign命令执行布局。
如果只是依赖工具的时序驱动布局是不够的，为了尽量减小时钟偏移(Skew)，采取的策略是，在时序驱动布局的基础上，进行手动的布局调整，根据时钟的不同，将各时钟控制的寄存器摆在靠近时钟源(Clock-source)差不多远的位置。这样，同一时钟到达各寄存器的时间差就不会太大，有利于减少插入buffer的数量，也有利于Skew的减小。
2．2 时钟树综合时的特殊处理
在时钟树综合之前，需要通过时钟树约束文件来设置综合需要用到的buffer类型、时钟偏移的目标值MaxSkew、最大时延MaxDelay、最小时延MinDelay、最大扇出MaxFanout、时钟树布线规则等。本设计选用驱动能力为中间值的buffer类型来做时钟树综合，因为驱动能力大的buffer，面积也大，如果插入这种buffer太多，会对芯片的功耗和面积产生影响，而且这种buffer对于上一级也意味着更大的负载；驱动能力太小的buffer虽然面积小点，但是会增加时钟级数，产生的延时却是很大的，所以buffer的选择一定要适当，本设计在选用buffer时，将驱动能力最大的BUFHD20X和驱动能力最小的BUFHDLX去掉不选用。
对于Skew要求比较严格的设计，可以将时钟偏移目标值MaxSkew设置尽量小，工具在综合时会尽量的将Skew优化到接近到该目标值。但一般设计中，只要Skew能满足要求，就不要过分的将该值设小，因为工具为了接近该目标值会插入大量的buffer，从而占用太多的面积和太多功耗。因此，本设计选用MaxSkew的适当值为100ps。
时钟树布线规则是可以通过手动设置的，为了让时序路径的布线降低功耗，减小线路的延时，一般将时序路径的布线宽度和间距都设置的比默认值大，本设计采取一般信号线的两倍宽度和间距来布时钟信号线。而且在布线的时候，采取时钟树优先布线的策略，充分保证时钟树路径的布通。经过encounter工具自动CTS后的时钟树分布图如图3所示。
