三种条件判断方法"a？b:c", if , case综合出来居然一样？

写了几段代码做比较，vivado RTL电路图看 a?b:c 和if结果一样复杂一些，case语句生成的电路最简单。但是，然而，综合后的电路图居然都一样，都是LUT查表就没了，真值表都一样。那么，差别呢?差别哪去了?
另外，比较了一下：
如果用always @(posedge clk) 会用到FDRE，多浪费一点资源。
用always输出z必须是reg, 而a?b:c判断就不需要，生成的电路却一样，这点怎么解释?

1. module MyTest(

2.     input clk,

3.     input [3:0] keys,

4.     output [3:0] leds

5.     );

6.

7.     (* dont_touch="true" *) IfTest if_test(clk, keys[0],keys[3:2],leds[0]);

8. //    (* dont_touch="true" *) CaseTest case_test(clk, keys[0],keys[3:2],leds[1]);

9.     (* dont_touch="true" *) IfTest1 if_test1(clk, keys[1:00],keys[3:0],leds[2]);

10. //    (* dont_touch="true" *) CaseTest1 case_test1(clk, keys[1:0],keys[3:0],leds[3]);

11.     (* dont_touch="true" *) WireTest wire_test(clk, keys[1:00],keys[3:0],leds[1]);

12.     (* dont_touch="true" *) WireTest1 wire_test1(clk, keys[1:00],keys[3:0],leds[3]);

13. endmodule

14.

15. module IfTest(input clk, input x, input [1:0] y, output reg z);

16.     //always @(posedge clk) begin

17.     always @(*) begin

18.         if (x == 0)

19.             z <= y[0];

20.         else

21.             z <= y[1];

22.     end

23. endmodule

24.

25. module CaseTest(input clk, input x, input [1:0] y, output reg z);

26.     //always @(posedge clk) begin

27.     always @(*) begin

28.         case (x)

29.         0:    z <= y[0];

30.         1:    z <= y[1];

31.         endcase

32.     end

33. endmodule

34.

35. module IfTest1(input clk, input [1:0] x, input [3:0] y, output reg z);

36.     //always @(posedge clk) begin

37.     always @(*) begin

38.         if (x == 0)

39.             z <= y[0];

40.         else if (x==1)

41.             z <= y[1];

42.         else if (x==2)

43.             z <= y[2];

44.         else

45.             z <= y[3];

46.     end

47. endmodule

48.

49. module CaseTest1(input clk, input [1:0] x, input [3:0] y, output reg z);

50.     //always @(posedge clk) begin

51.     always @(*) begin

52.         case (x)

53.         0:    z <= y[0];

54.         1:    z <= y[1];

55.         2:    z <= y[2];

56.         3:    z <= y[3];

57.         endcase

58.     end

59. endmodule

60.

61. module WireTest(input clk, input [1:0] x, input [3:0] y, output  z);

62.     assign z = x==0? y[0]: y[1];

63. endmodule

64. module WireTest1(input clk, input [1:0] x, input [3:0] y, output  z);

65.     assign z = x==0? y[0]: (x==1? y[1]: (x==2? y[2]: y[3]));

66. endmodule

复制代码

因为 a?b:c电路和if完全一致，图省掉。
综合后的电路图，没用时钟：

综合后的电路图，使用时钟：

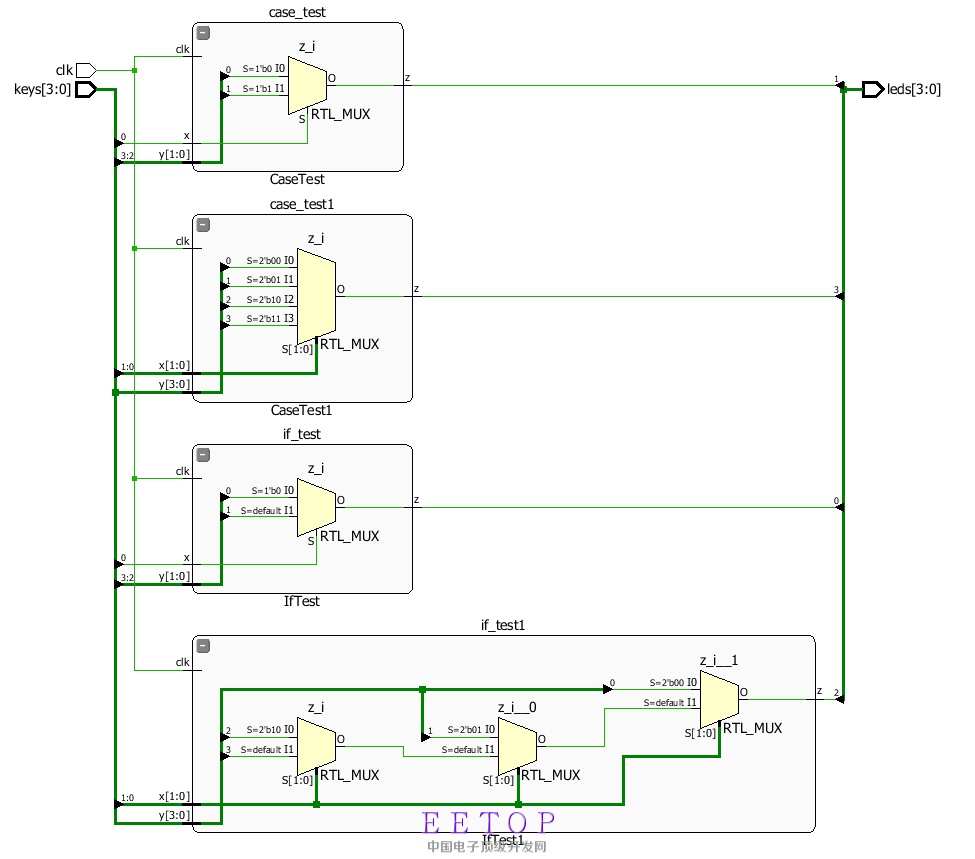

综合前电路图，没用时钟。看着很复杂，综合后居然一样：

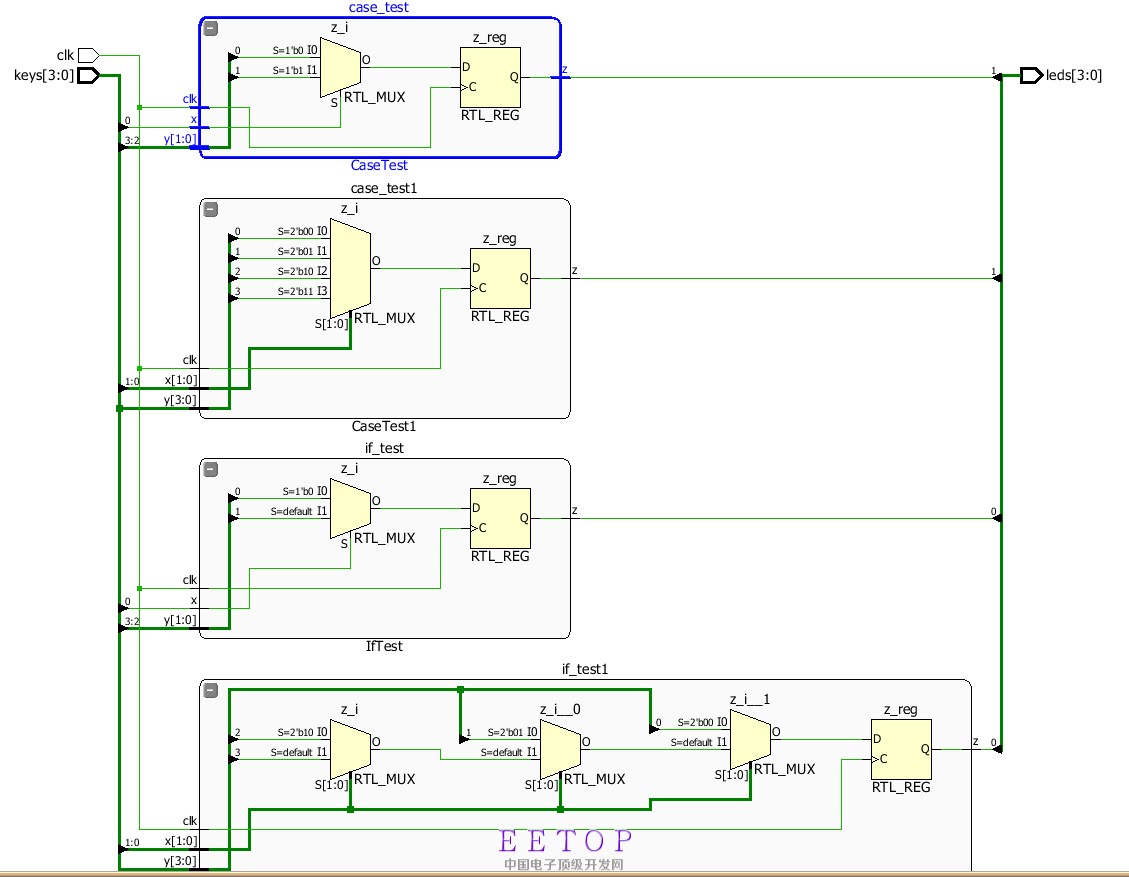

综合前电路图，用时钟：

首先，可综合风格的代码里，有用always描述组合逻辑的写法。很显然你这几段都被综合成组合逻辑了（哪怕你定义的是reg型）。既然也是描述组合逻辑，显然综合出来和用assign是一样的。
其次，用always@（*）描述组合逻辑，要使用阻塞赋值。个人没见过你这种写法。
还有，你的case段写得也有毛病，没有default项，容易产生latch，这在RTL级设计里是不允许的。

小编，网上有一个文档，叫做《**可综合风格verilog**》，这是个好东西，可以快速上手RTL级设计，事半功倍。
不建议在不可综合风格的verilog语法上耗费太多精力。
个人建议哈~

非常感谢，@(posedge clk)我也测试了，四张图里面两张是有时钟的。代码是后面测试组合逻辑修改后的，等下我加上去，避免误会。有时钟的话多一个FDRE器件。

网上那个文章拜读过，感觉有些不对，在github上有个项目ip-cores项目，@(posedge)下面用阻塞非阻塞赋值的项目都有，感觉是都可以用，只要风格一致。效率上讲非阻塞要高，但是写复杂逻辑是不是需要要阻塞赋值?
下面是个阻塞赋值的例子：
https://github.com/steevenlee/ip-cores/blob/communication_controller_documented_verilog_uart/uart.v

非常感谢，@(posedge clk)我也测试了，四张图里面两张是有时钟的。代码是后面测试组合逻辑修改后的，等下我加上去，避免误会。有时钟的话多一个FDRE器件。

网上那个文章拜读过，感觉有些不对，在github上有个项目ip-cores项目，@(posedge)下面用阻塞非阻塞赋值的项目都有，感觉是都可以用，只要风格一致。效率上讲非阻塞要高，但是写复杂逻辑是不是需要要阻塞赋值?
下面是个阻塞赋值的例子：
https://github.com/steevenlee/ip-cores/blob/communication_controller_documented_verilog_uart/uart.v

没注意到这里，谢谢~
一开始是用时序逻辑写的，后来改成组合逻辑，发现结果一模一样。代码就是最后的

其实不管你怎么设计，如果功能一样，那么综合工具综合出来的东西理论上都是一样电路，这就是综合工具的作用。
同样的设计用不同的描述方式，一个原因是为了可读性。
always@(*)可读性更好，能设计更复杂的组合逻辑，在设计状态机的时候都是用这个。
assign完全能实现上述功能，但要让别人看明白，费时费力。
建议先把这些东西区分看，理解综合的含义。
