MicroZed开发实录-程序从QSPI Flash启动~！
时间：10-02
整理：3721RD
点击：
之前程序一直工作在JTAG调试模式，裸机程序没有下载到SD卡或QSPI FLASH，今天花时间稍微研究下如何下载，并从SD卡以及QSPI启动。

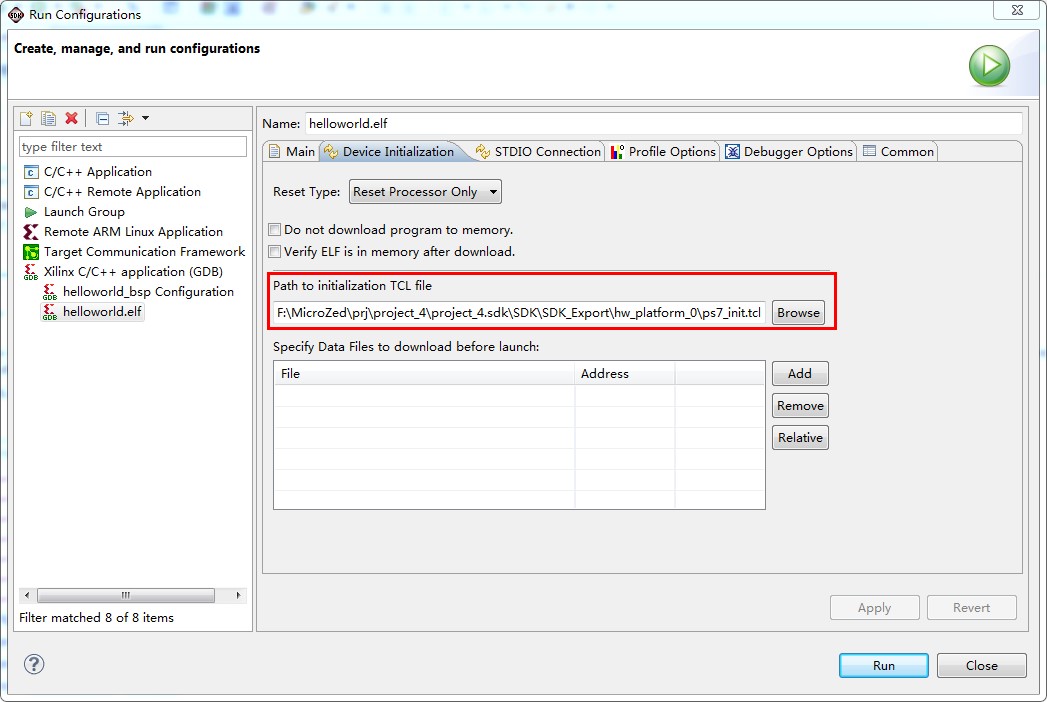

之前在JTAG的调试阶段，export to SDK的时候，自动生成了初始化ps的ps7_init.tcl文件，这个文件配置了ps部分。
但在实际的嵌入式系统中，没有JTAG线缆来传递这部分信息。因此需要文件来配置Zynq的PS部分，这个文件就是FSBL(first stage boot loader)文件。
以Hello World为例，简要说明下FSBL工程的建立以及从QSPI的启动过程。
（1）建立HelloWorld工程。
（2）建立FSBL工程。

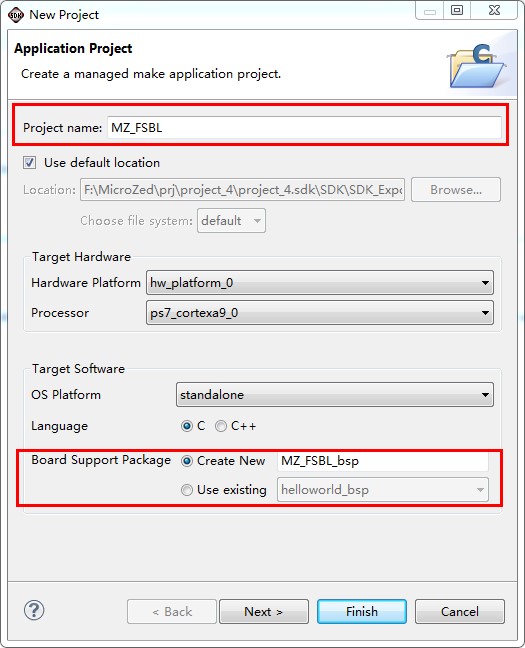

File – New – Application Project，输入文件名，并且新建BSP，下一步，选择Zynq FSBL，finish。

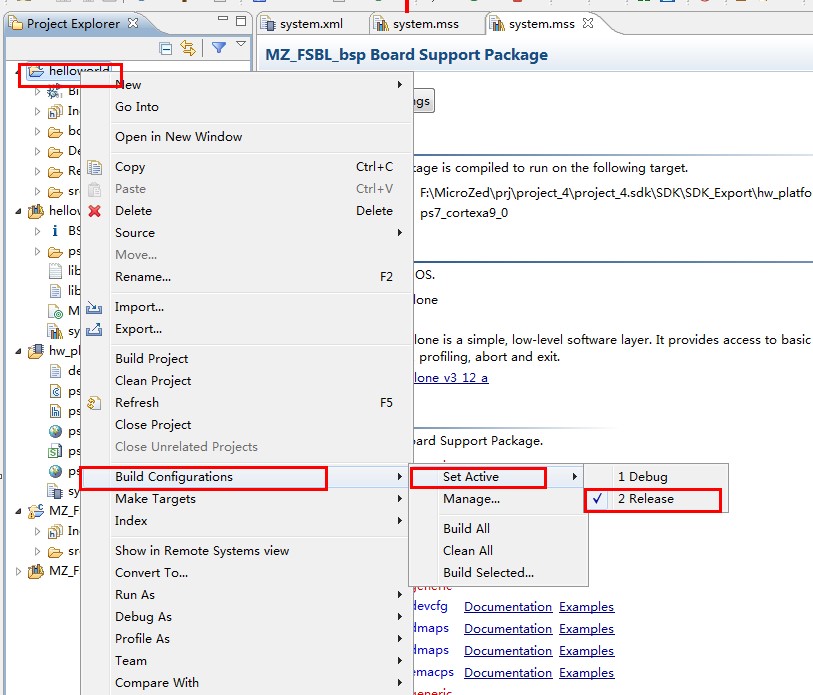

（3）将Helloworld和MZ_FSBL的Build方式由Debug变为Release。Build All。

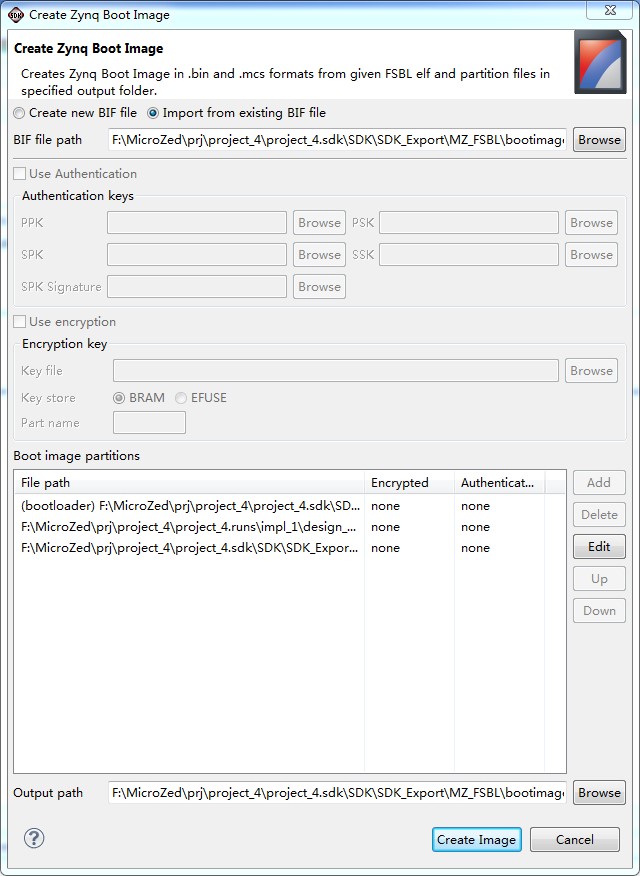

（4）Xilinx Tools – Creat Zynq Boot Image
选择creat new bif file – Boot image partitions中，分别选择FSBL的elf文件作为bootloader，bit文件和hello world的elf文件。位置不能颠倒。而后再output path中选择生成mcs文件(QSPI Flash)或bit(SD card)文件。
（5）Xilinx tools – Program Flash
选择刚刚生成的mcs文件。Program。
（6）测试

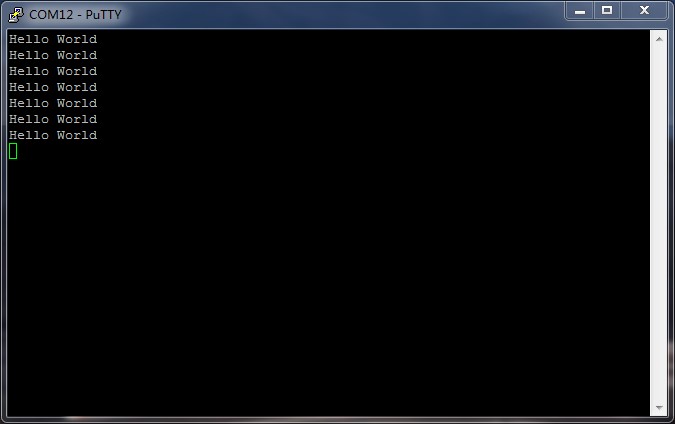

通过Putty进行测试，将跳线跳为从QSPI启动，每次复位后，串口输出Hello World。
另外，SD卡中的程序要命名为BOOT.bin。
之前在JTAG的调试阶段，export to SDK的时候，自动生成了初始化ps的ps7_init.tcl文件，这个文件配置了ps部分。
但在实际的嵌入式系统中，没有JTAG线缆来传递这部分信息。因此需要文件来配置Zynq的PS部分，这个文件就是FSBL(first stage boot loader)文件。
以Hello World为例，简要说明下FSBL工程的建立以及从QSPI的启动过程。
（1）建立HelloWorld工程。
（2）建立FSBL工程。
File – New – Application Project，输入文件名，并且新建BSP，下一步，选择Zynq FSBL，finish。
（3）将Helloworld和MZ_FSBL的Build方式由Debug变为Release。Build All。
（4）Xilinx Tools – Creat Zynq Boot Image
选择creat new bif file – Boot image partitions中，分别选择FSBL的elf文件作为bootloader，bit文件和hello world的elf文件。位置不能颠倒。而后再output path中选择生成mcs文件(QSPI Flash)或bit(SD card)文件。
（5）Xilinx tools – Program Flash
选择刚刚生成的mcs文件。Program。
（6）测试
通过Putty进行测试，将跳线跳为从QSPI启动，每次复位后，串口输出Hello World。
另外，SD卡中的程序要命名为BOOT.bin。
