问一个RS232的接口问题

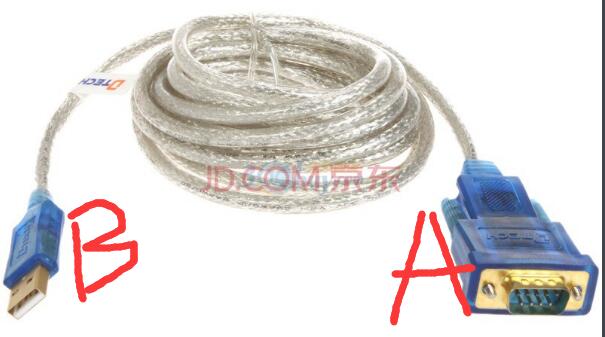

如图是RS232的接口线，请大家看一下是不是我理解错了?
A端接在开发板的RS232接口（DB9）,B端接在电脑上USB接口
网上有很多例子，都是讲的自收发的。这些例子是不是用的是A端接台式机电脑?

我的目的是把FPGA的代码每次生成8的bit读出来进行数据处理，是不是不需要写发送模块，写一个接受模块就行了?

FPGA侧应该写一个发送才对啊?

我发送的是结果的输出……
但是串口调试助手里还是有一个发送框的，不明白怎么用

要写发送模块的
建议先了解一下232的数据传输协议

你这个调试助手应该是PC侧的吧?如果你只要读取FPGA板上发过来的数据，FPGA侧不是要做一个UART的发送吗?或者我理解错了，你这里指的发送接收模块是指PC侧?

   板子产生数据，经过RS232.DB9接口，传到笔记本端USB接口，不过做了两天感觉现在差不多了，之前理解错了，应该是需要一个tx引脚，貌似RX引脚没什么用。

你这根线应该是USB转串口的线，A端接FPGA，B端接PC，在PC的设备管理器里就会多出一个COM口，这个COM口与FPGA的通信，串口调试助手就是对这个COM口的操作。根据你的需要了，看FPGA接收PC经COM口下发的串口数据的话，FPGA内要写一个接收模块，输入是PC的txd，输出是8bit的数据；如果FPGA同时还需要经过该COM口向PC传输数据的话，就还需要一个发送模块。都不是绝对的，根据自身需要进行修改的。当然，完善点的更好了。

你这个线来看，A端是接FPGA的，B端接PC，这样在PC的设备管理器里就会多出一个COM口，串口助手就是对这个COM口的操作。FPGA内部的接收模块是接收PC经COM下发的数据txd，恢复出8bit的数据；如果FPGA也需要经过COM口向PC发送数据的话，就还需要一个发送模块。具体的根据自己实际的需要来编写模块，没有绝对。当然，越完善的越好了。
