PLL噪声合成
时间：10-02
整理：3721RD
点击：
仿了PLL各个模块的噪声，然后在matlab里用代码合成。但结果不是我预期的，应该不对，但不知道是哪里出错了。
请前辈们帮忙分析下~

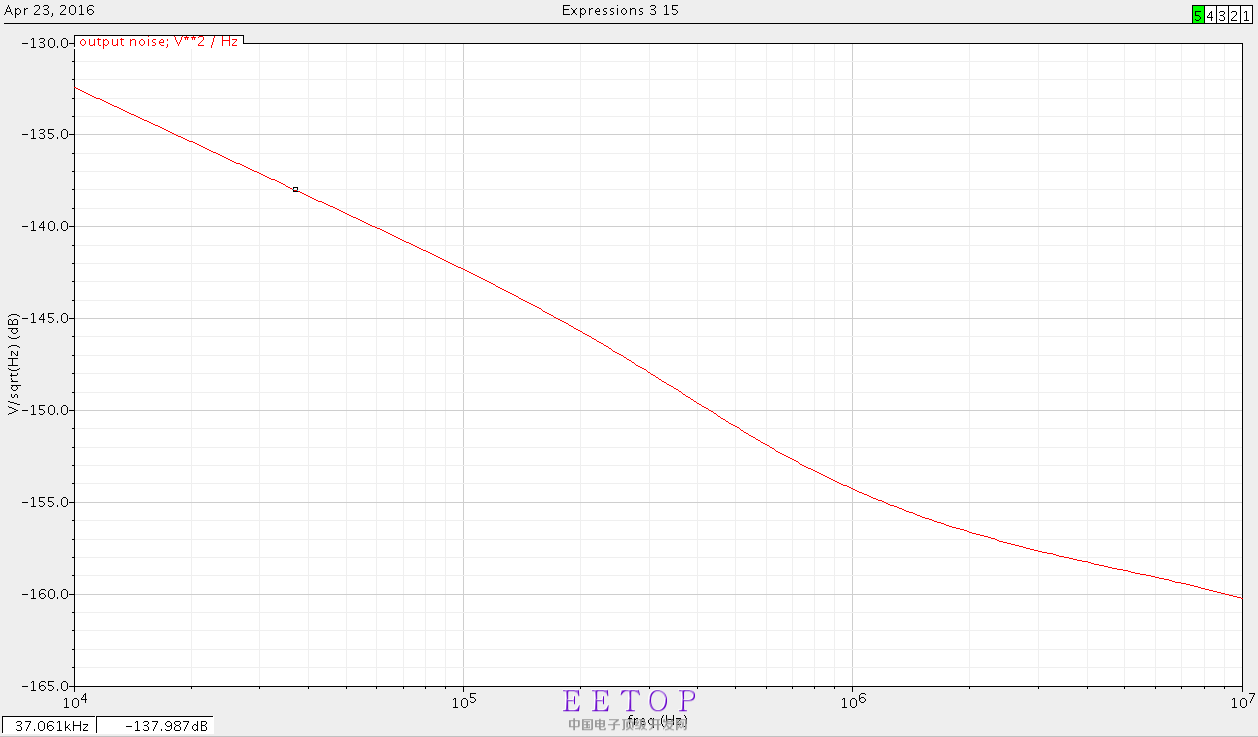

图一，vco输出噪声
图二，pfd+cp输出噪声
图三，div输出噪声
图四，我用的matlab代码1
图五，matlab代码1出的图
图6，我用的 matlab代码2
图7，matlab代码2出的图
两个代码出的图和我想的都不一样，PLL合成噪声应该在带内与PFD+CP+div噪声曲线类似，带外与VCO曲线类似才对。但是我的两个代码自觉都没什么问题啊。求前辈们帮分析一下~
