Xilinx GTX 发射机眼图

时间：10-02 整理：3721RD 点击：

本人用GTX发射一路 5G比特率的信号，因为示波器没有5G的模板用来观测眼图，只能通过调节扫描周期，通过余晖叠加来观察眼图，但是不管我调节的扫描周期是多少，第一个眼图上面都没有上眼皮，但是我检查了发送的数据的随机性是够的，发送的数据通过接受器接收下来，通过chipscope观察，发射机发射的数据也是对的，请问这是什么问题呢还是示波器的设置不对?求各位大侠帮助！

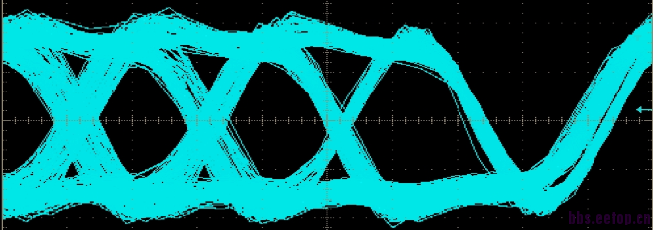

（4GHz带宽、20G采样率示波器测）

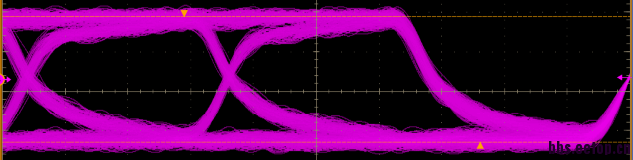

（20GHz带宽、100G采样率示波器测）

强，期待自己，调完srio。

眼图质量太差了

那个红色的眼图质量还行吧，这位大侠知道为什么第一个眼图没有上眼皮吗?

绿色示波器带宽不够吧?

应该是的，但是第二个眼图的开始地方也没有上眼皮?
