xilinx SPARTAN6的时钟输出质量问题

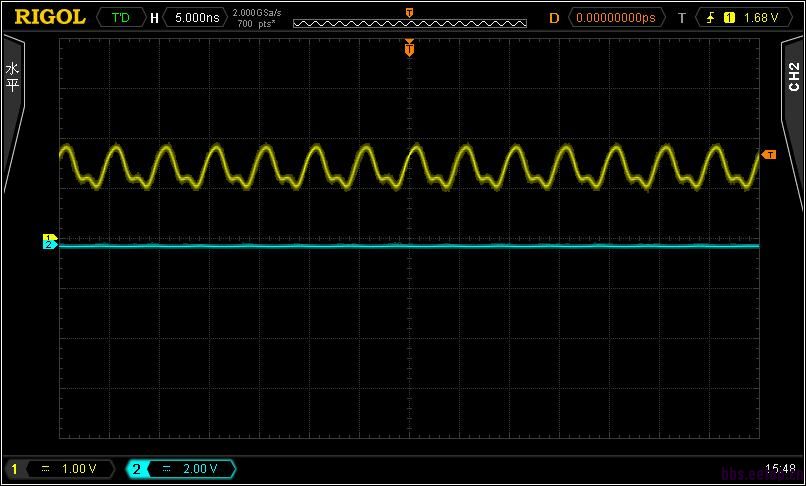

输出时钟频率为200Mhz，高电平只有2V，低电平有1V，时钟输出已经配置为ODDR2，也采用了REG类型，电平就是达不到要求，管脚配置为NET "vout_pclk"               LOC = A8 | IOSTANDARD = "LVCMOS33" | OUT_TERM = UNTUNED_50;  去掉输出内部端接50R，现象一样，求助大家了！

回复 1# ysh_wh

1.看看io对应bank的vcco电压是不是3.3v
2.是不是示波器没有量对

BANK电压是3.3v，同时量其他的输出信号正常高可达3.3v，低差不多0V

你的时钟进FPGA的电平标准是多少?有没有测一下正常不?看你的输出时钟像是LVDS18

1.确认你的测量仪器的带宽是否可以满足测量要求
2.确认你使用的BANK是否正确，BANK电压又是否正确

sp6的IO输出很糟糕的，这个我也试过

   输出200M的到没有试过，40M的试过波形挺好的，板子的问题?

输出110MHz以内都正常，波形也还可以，超过120MHz就不行了，希望输出的时钟频率为185Mhz
