Avnet S6LX16 评估板的使用

一、评估板资源介绍

Avnet S6LX16评估套件是Avnet 推出了首款电池供电的评估套件，包含了提供嵌入式 8051 的 Cypress PSoC? 3 可编程片上系统。PSoC 是一款可编程器件，带有可编程模拟和数字外设，其中有些可以控制电池供电系统内的调节和负载开关。
其中包含：
硬件和设计工具
    Avnet Spartan-6 LX16 评估板，包含 Spartan-6 XC6SLX16-CSG324 FPGA
    ISE WebPACK  软件
    LCD 附件面板
    USB A-mini B 电缆
技术文档和入门演示
    入门指南
    AvProg 配置和编程实用程序
    可下载的技术文档和参考设计
关键特性
    Spartan-6 XC6SLX16-CSG324 FPGA
    Cypress PSoC 3 可编程嵌入式片上系统
        单周期 67MHz 8051 内核
        4个 CapSense开关
        USB-UART
        通过 USB 实现的 FPGA 配置
        串行闪存编程
        系统内电源监控
        LCD 驱动
    Texas Instruments 电池管理和稳压器
    定制 MicroTips 区段 LCD 附加模块
    单节锂离子电池 18650（~2500mAh）
    64MB LPDDR SDRAM
    16MB 多比特位串行闪存
    10/100 以太网 PHY
    66.6MHz 振荡器
    通过 USB 实现的过压和 ESD 保护
    LPC FMC 扩展头
    20 x 2、0.1-英寸用户 I/O 头（MXP）
    2个 2 x 6 PMOD 扩展端口
    4个 LED
    SPI 配置
    JTAG 接口

二、评估板的STEP BYSTEP使用
1．AvProg是AvnetProgramming Utility的缩写，是安富利这款评估板的一个下载软件，首先我们需要在下面网址点击Support Files and Downloads后的弹出页面内下载软件安装包：www.em.avnet.com/spartan6lx-evl解压后直接点击setup.exe安装，一路NEXT到FINISH完成。注意如果要删除该软件，再次点击setup.exe可以卸载，也可以用WINDOWS控制面板来删除。
2．安装电池和LCD模块。熟悉下评估板的跳线开关如下图描述：

3．用USB线连接评估板和PC机，这时可以看到LED D18将亮起来，LED D16和D17显示电池充电状态，打开电源开关SW1。

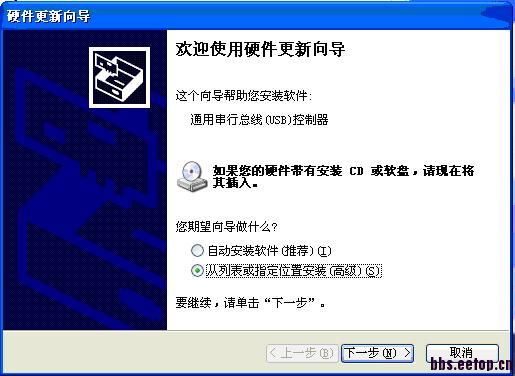

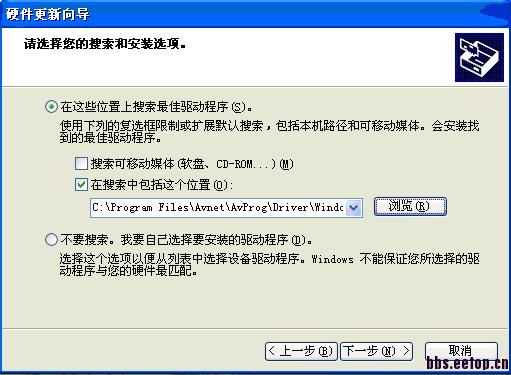

4．安装USB串口驱动，以XP系统为例如下图示:

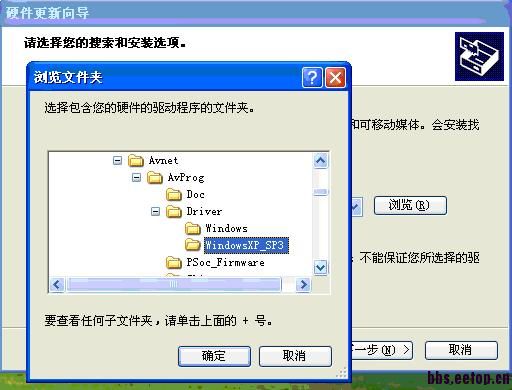

选择驱动位置，是SP3的选择WindowsXP_SP3,其它的选择Windows。

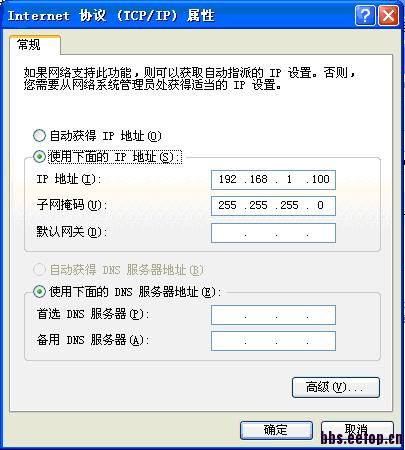

5. 插入网线连接电脑，设电脑IP为192.168.1.100, 子网掩膜为255.255.255.0。

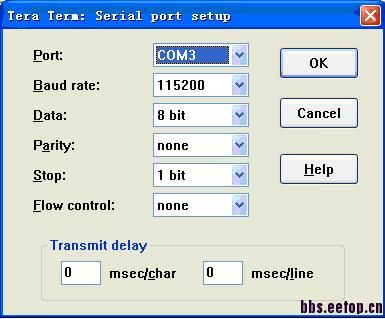

6．打开串口软件，参数如下图所示：

串口3是评估板板的虚拟串口。

7. 按SW2复位系统，可以看到如下串口信息：

输入help命令后可以看到支持的命令如下：

Menu:
b                       Display Banner.
blink_off               Turn the blinking LED pattern off.
blink_on                Turn the blinking LED pattern on.
blink_rate <rate>       Set the blinking LED pattern rate (Default: 80000).
cls                     Clear Screen.
ddr                     LPDDR RAM Test.
debug                   Perform board troubleshooting tests.
dump  <start> <end>     Dump mem region.
fill  <start> <end>     Fill mem region with 1's.
fmc                     FMC expansion loopback test.
gpio                    GPIO Test.
help                    View this help menu.
mwr   <addr> <data>     Write Dword to mem location.
mrd   <addr>            Read one Dword from mem location.
mxp                     MXP expansion loopback test.
pmod                    PMOD expansion loopback test.
spi                     SPI flash erase/write/read test.
test                    Perform all factory tests.

8．打开IE浏览器，输入http://192.168.1.10可以打开评估板自带的WEB服务器，如下图示：

Toggle LEDs按钮可以对LED灯进行开关。

Update Status按钮可以读回触摸按键状态。

9．打开AvProg软件，界面如下：

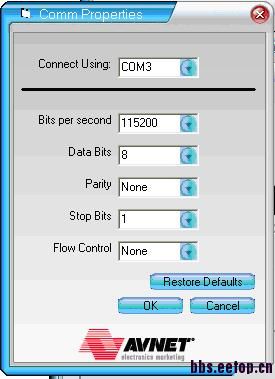

首先选择菜单Options-comm设置串口参数：

按OK后在主界面连接串口。

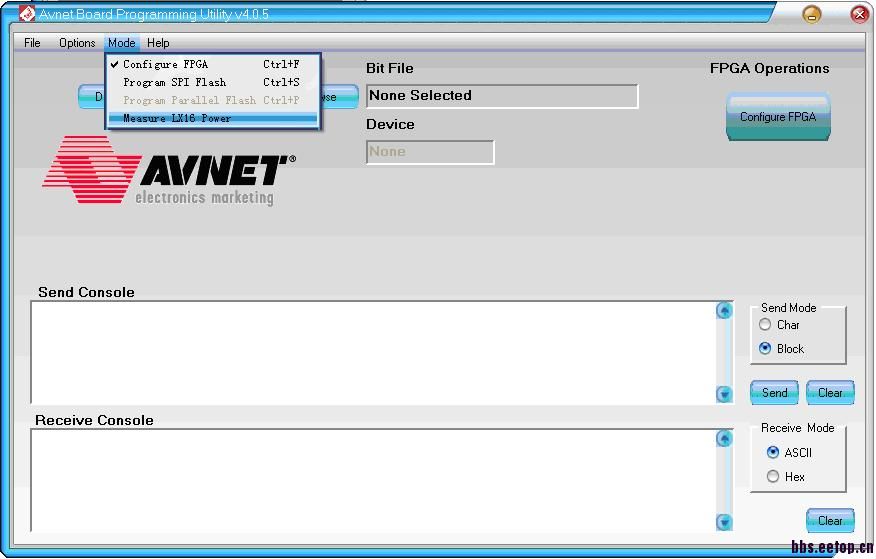

10．串口连上后可以看到Mode菜单有效，我们可以用这软件编程FPGA，SPI FLASH和测量功耗，具体使用可以参考Avnet_AvProg-UserGuide_v4_0_5.pdf文档（安装目录下如C:\ProgramFiles\Avnet\AvProg\Doc有该文档），这里不赘述。

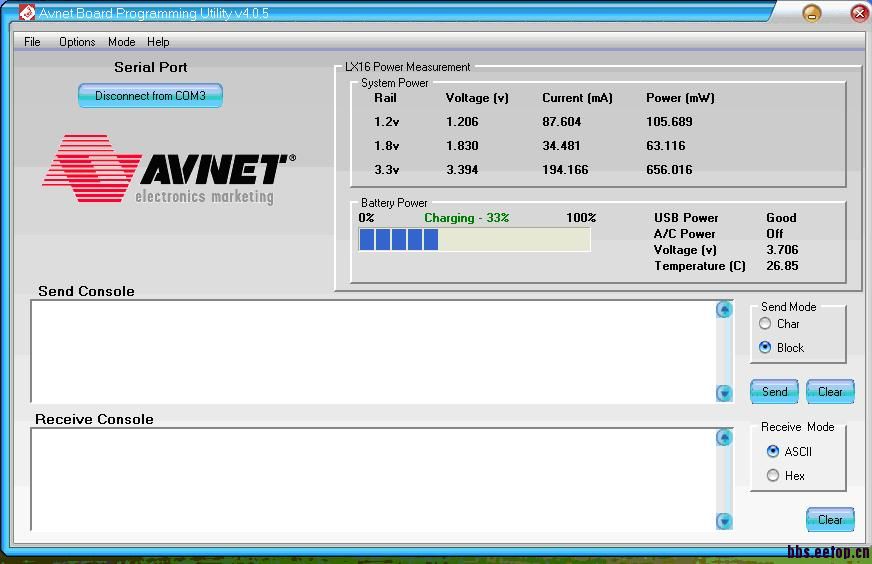

11．选择Measure LX16 Power模式，可以看到LX16功率消耗情况：

上图中还有电池充电情况，这对评估功耗还是比较方便的。
