计数计数模块设计遇到的问题

我正在用CPLD设计一个计时计数模块:按下reset清零,按一下start开始计时,按一下stop停止计时把结果传给单片机,现在就是控制不了stop,就是仿真时start为高电平1时计数器工作,为0时停止计数,stop控制不了,请问应该怎样才能控制呢?

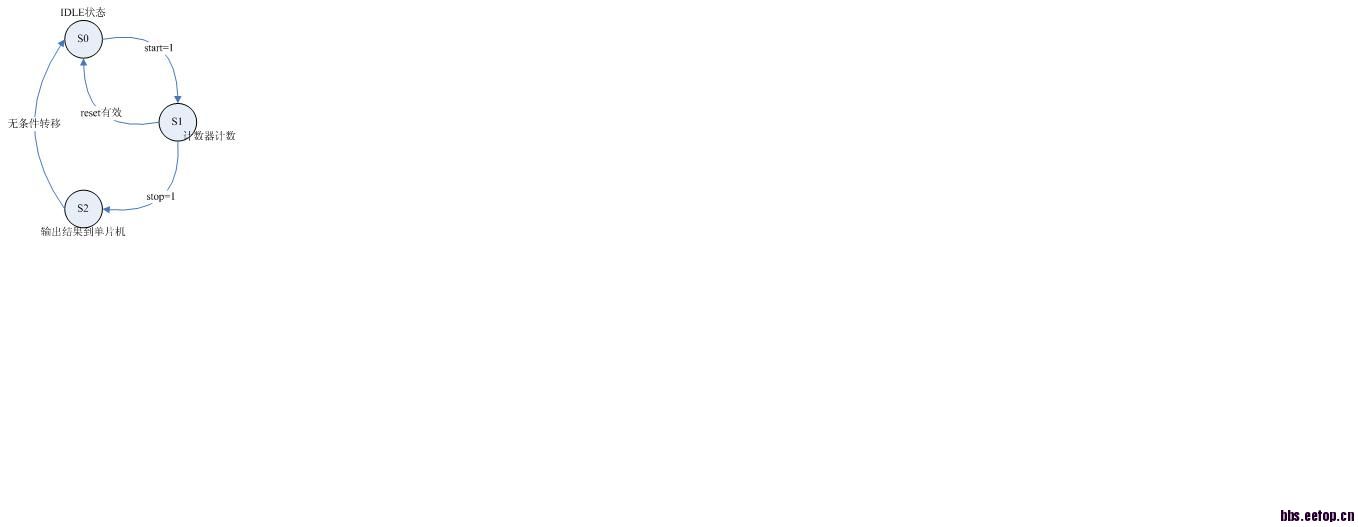

用状态机控制吧

用状态机控制吧

能具体点吗?状态机我不是很熟

程序是
entity count  is
   port(
            clk,start,stop,reset : in std_logic;
             cout : out  std_logic_vector(7 downto 0)
          );
end count;
architecture behav of count
begin
process(clk,start,stop,reset)
  variable c : std_logic_vector(7 downto 0);
begin
if reset='1' then
c:="00000000";
if clk'event and clk='1'  then
if start'event and start='1'  then
c:=c+1
elsif stop'event and stop='1'  then
cout<=c;
end if;
end if;
cout<=c;
end process;
end behav
编译后出现错误:can't infer register for "c[0]" at count.vhd,because it does not hold its value outside the clock edge

回复 1# woshaogang123

非常谢谢

非常感谢

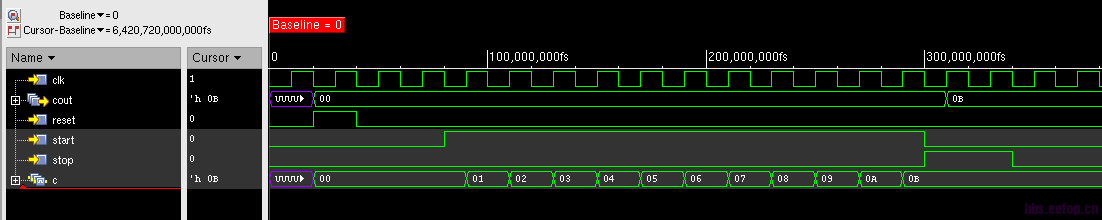

library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity count is
  port(
    clk:in std_logic;
    reset : in std_logic;
    start: in std_logic;
    stop: in std_logic;
    cout : out std_logic_vector(7 downto 0)
  );
end count;
architecture behav of count is
begin
  process(clk,reset)
    variable c : std_logic_vector(7 downto 0);
  begin
    if reset='1' then
      c:="00000000";
      cout<="00000000";
    elsif clk'event and clk='1' then
      if start='1' then
        c:=c+1;
      elsif stop='1' then
        cout<=c;
      end if;
    end if;
  end process;
end behav;

我做的是一个激光测距仪,用CPLD作时间间隔测量,就是测量激光从发射出去到碰到目标反射回来的时间,start是一PWM信号,作启动计数器的开门信号.stop就是回波信号,作关闭计数器的关门信号,我的思路是检测start信号的第一个上升沿作开门信号,stop的第一个上升沿作关门信号

    我在Quartus II 里面建波形文件怎么仿真不出来呢?

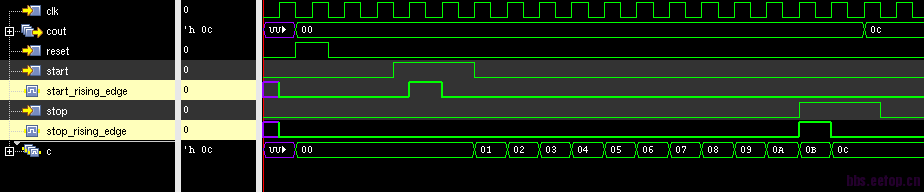

那你需要先取start和stop的上升沿。
因为逻辑简单，就根据start和stop的上升沿产生计数的状态（cnt_status）。复杂时用状态机。
QuartusII不能仿真的原因不是很清楚，应该是软件没设置好，建议再看看帮助文档。我这里没有QuartusII所以没法给你截图。
下面是参考代码。


1. library ieee;

2. use ieee.std_logic_1164.all;

3. use ieee.std_logic_unsigned.all;

4.

5. entity count is

6. port(

7. clk:in std_logic;

8. reset : in std_logic;

9. start: in std_logic;

10. stop: in std_logic;

11. cout : out std_logic_vector(7 downto 0)

12. );

13. end count;

14.

15. architecture behav of count is

16. signal start_dly1 : std_logic;

17. signal start_dly2 : std_logic;

18. signal start_rising_edge : std_logic;

19. signal stop_dly1 : std_logic;

20. signal stop_dly2 : std_logic;

21. signal stop_rising_edge : std_logic;

22. signal cnt_status : std_logic;

23. begin

24.

25. process(clk,reset)

26. begin

27. if reset='1' then

28. start_dly1 <= '0';

29. start_dly2 <= '0';

30. elsif clk'event and clk='1' then

31. start_dly1 <= start;

32. start_dly2 <= start_dly1;

33. end if;

34. end process;

35.

36. start_rising_edge <= not(start_dly2) and start_dly1;

37.

38. process(clk,reset)

39. begin

40. if reset='1' then

41. stop_dly1 <= '0';

42. stop_dly2 <= '0';

43. elsif clk'event and clk='1' then

44. stop_dly1 <= stop;

45. stop_dly2 <= stop_dly1;

46. end if;

47. end process;

48.

49. stop_rising_edge <= not(stop_dly2) and stop_dly1;

50.

51. -- status

52. process(clk,reset)

53. begin

54. if reset='1' then

55. cnt_status <= '0';

56. elsif clk'event and clk='1' then

57. if start_rising_edge = '1' then

58. cnt_status <= '1';

59. elsif stop_rising_edge = '1' then

60. cnt_status <= '0';

61. end if;

62. end if;

63. end process;

64.

65. process(clk,reset)

66. variable c : std_logic_vector(7 downto 0);

67. begin

68. if reset='1' then

69. c:="00000000";

70. cout<="00000000";

71. elsif clk'event and clk='1' then

72. if cnt_status = '1' then

73. c:=c+1;

74. else

75. cout<=c;

76. end if;

77. end if;

78. end process;

79.

80. end behav;

复制代码
