请教一个关于FFT中ram读写的问题

时间：10-02 整理：3721RD 点击：

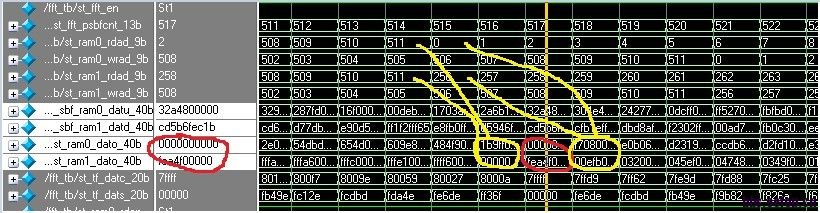

问题描述：上图是fft modelsim功能仿真的部分截图。其中st_ram0_rdad_9b和st_ram1_rdad_9b是ram的读地址。st_ram0_dato_40b和st_ram1_dato_40b是ram的读数据。
图中，左侧的黄色圈内的数据分别对应读地址511和511，右侧黄色圈内的数据对应读地址0和256。正常情况下，右侧黄色圈内的数据应该出现在红色圈得位置。并且红色圈内的数据不知从何而来。
不知有没有人遇到过这样的情况。麻烦帮忙看看，谢谢！

小编做得怎么样了?最近也在做，交流一下
