DC 综合 遇见个问题

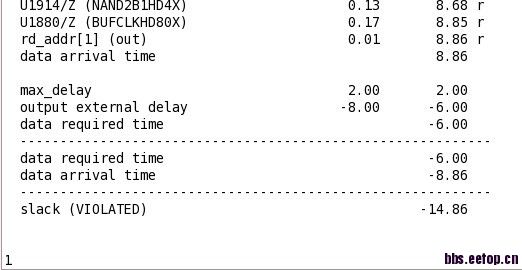

搞的slack 一直为负，以前综合的时候，里面会有一个时钟周期，这次不知道是怎么搞的。
你这个少了一个时钟周期，导致required time 都是负值了
能说明白一点吗?我综合的时候定义了时钟的 周期是20
u_digital_top/u_m1d/t1949/t1948/t1477/U154/Y (OAI2BB1X4M)
0.214 & 34.740 r
u_digital_top/u_m1d/t1949/t1948/t1477/t1358_reg_30_/D (SDFFRHQX8M)
0.000 & 34.741 r
data arrival time 34.741
clock clk_or1k (rise edge) 32.000 32.000
clock network delay (propagated) 2.927 34.927
clock reconvergence pessimism 0.012 34.939
clock uncertainty -0.200 34.739
u_digital_top/u_m1d/t1949/t1948/t1477/t1358_reg_30_/CK (SDFFRHQX8M)
34.739 r
library setup time -0.231 34.507
data required time 34.507
------------------------------------------------------------------------------
data required time 34.507
data arrival time -34.741
------------------------------------------------------------------------------
slack (VIOLATED) -0.233
你的report里面,少了时钟clock (rise edge)吧
你时钟定义成功了么?定义的没有问题么?
或者脚本跟以前一样,没有改过么?
恩，就是少了你说的那个 但是前面的startpoint endpodint 都有这个clk的 在脚本里面我是定义了时钟的。
该路径，从startpoint到endpoint的整条路径是纯组合逻辑吗?
