如何查看乘法器的综合结果

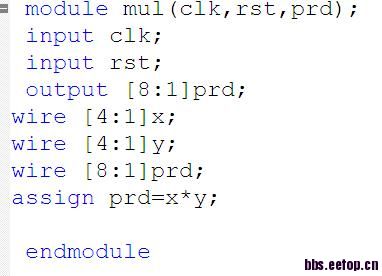

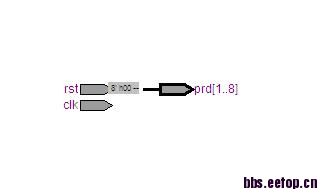

一个很简单的乘法器，想看看综合后，综合器是怎样搭建乘法器，想看看门级图（逻辑图），发现technology map viewer  打开后却如下，看不到门级电路的搭建，有什么办法可以看到系统调用的是哪一种乘法器模块吗?
望指点，,谢谢。

    你这样写法，很明显看不出来的，综合后，会把乘法器约束掉的，
可以这么些
module ( a ,b ,c)
   input a ;
  input b ;
  output wire [1:0]c ;
assign c = a * b ;
endmodule

你的代码写的有问题，shiyinjita说的对，你这样写，综合后就是你看到的那个结果。代码没有任何意义，被优化掉了。

    用你的方法也看不到门级图的，看不到他搭建门级图的实际电路图，从Technology M a p viwer 看也不行，出来效果就是一个框框，

恩，是的，呵呵，因为你用的是 * 这个公式，这样会当成一个黑匣子的，如果你用移位加 ，就会看到了

首先小编的代码很有问题。其次看你的图像是QuartusII综合出来的结果。QuartusII默认调用的是FPGA里面自带的乘法器，并不是门级的，像是一个器件在芯片里。如果是用DesignCompiler做综合，你的“*”是operator inference,生成的也是library中的乘法器，如果DesignWare中有，compile之后就可以看门级的了。

mark,这个有用
