例说FPGA连载49:Qsys系统搭建与软件开发之板级调试
特权同学,版权所有
配套例程和更多资料下载链接:
http://pan.baidu.com/s/1c0nf6Qc
① 打开“…\prj\vip_ex3”文件夹下的工程。
② 使用Programmer将“…\prj\vip_ex3\output_files”文件夹下的vip.sof文件下载到VIP核心板中,此时VIP板上的指示灯D1还处于熄灭状态。
③ 点击菜单栏的“RunàRun Configurations”。如图5.51所示,确认选中当前工程的Nios II Hardware。
图5.51运行配置页面

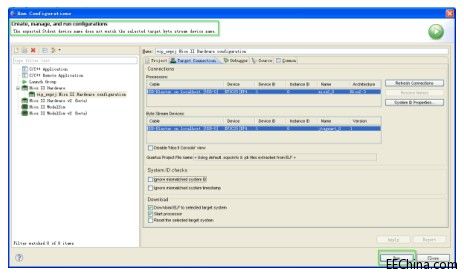

④ 单击选中“Target Connection”选项卡,如图5.52所示,可以多次单击“Refresh Connections”直到窗口右上角没有红色的Error提醒,并且窗口右下角的Run按钮是可点击状态,点击“Run”运行软件。
图5.52配置线缆连接状态

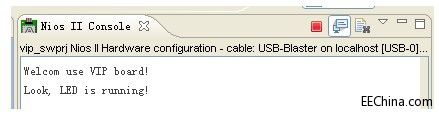

⑤ 片刻后,我们可以看到Nios II Console窗口中打印出我们在软件上预设的字符如图所示。并且VIP板上的指示灯D1也开始欢乐的闪烁了。
图5.53 Nios II Console窗口
