分布式算法和FPGA实现基带信号成形的研究

信　号	成形滤波器的样点值
0000	-1	-0.96	-0.93	-0.91	-0.91	-0.93	-0.96	-1
0001	-1	-1.17	-1.25	-1.26	-1.21	-1.13	-1.06	-1
0010	1	0.97	0.80	0.50	0.13	-0.27	-0.66	-1
0011	1	0.76	0.48	0.16	-0.16	-0.48	-0.76	-1
0100	-1	-0.66	-0.27	0.13	0.50	0.80	0.97	1
0101	-1	-0.87	-0.59	-0.21	0.21	0.59	0.87	1
0110	1	12.7	1.45	1.55	1.55	1.45	1.27	1
0111	1	1.06	1.13	1.21	1.26	1.25	1.17	1
1000	-1	-1.06	-1.13	-1.21	-1.26	-1.25	-1.17	-1
1001	-1	-1.27	-1.45	-1.55	-1.55	-1.45	-1.27	-1
1010	1	0.87	0.59	0.21	-0.21	-0.59	-0.87	-1
1011	1	0.66	0.27	-0.13	-0.50	-0.80	-0.97	-1
1100	-1	-0.76	-0.48	-0.16	0.16	0.48	0.76	1
1101	-1	-0.97	-0.80	-0.50	-0.13	0.27	0.66	1
1110	1	1.17	1.25	1.26	1.21	1.13	1.06	1
1111	1	0.96	0.93	0.91	0.91	0.93	0.96	1

将表1中每一行的值转化为二进制补码形式，写入寻址宽度为3位的16位值找表中。此查找表带有使能端，当使能端为高电平时，输出端选中数据，否则输出端为高阻态。这种查找表对于时钟上升沿的延时最大为14.5ns，而输入信号的码元周期为230ns，所以能够很好地满足系统的要求。

4 设计结果

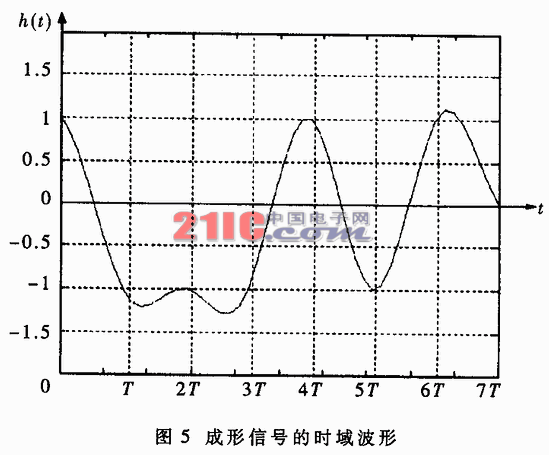

用FLEX10k30A器件实现成形滤波器，将得到的输出数据转化为十进制数，并画出相应的波形。当输入信号为“1010001”时，成形信号的时域波形如图5所示。



由图5可以看出，在各个取样点码之间串扰很小，达到了基带信号成形的目的。

本设计基于分布式算法思想，在时域上对基带信号直接成形。利用FPGA丰富的查找表资源，提出了一种高效的成形算法。通过FPGA验证，证明工作正常，性能良好。
