Actel数模结合FPGA的远程控制器设计

4 双核通信

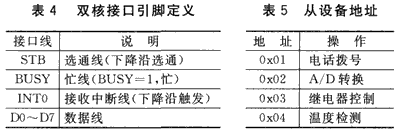

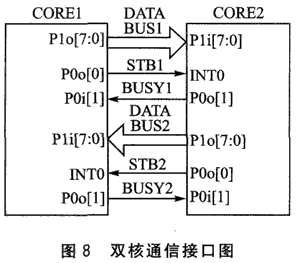

系统采用主从式架构，主核发送命令，从核响应，共同完成对外围设备的控制和管理。其中，COREl作为主核，外扩了32 KB的SRAM，主要通过MiniISA总线与外界通信；CORE2作为从核，通过I／O与外部通信。COREl、CORE2在结构上是相对独立的，双核采用仿打印机协议进行通信，二者以I／O口相接(并行数据线8位，控制线2位)。双核通信接口如图8所示，接口引脚定义如表4所列。





系统在每一个核中，都开辟了一个16字节的缓存，用于存储接收到的数据。其发送格式为：



从设备地址如表5所列。

5 软件设计

5．1 系统主程序流程

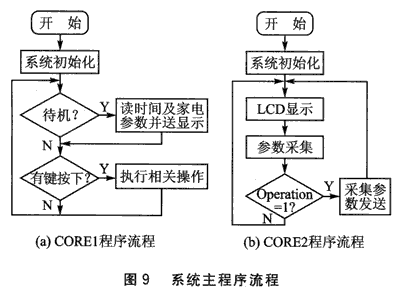

系统内部具有双核，每个内核单独执行程序。主程序流程如图9所示。



5．2 双核通信流程

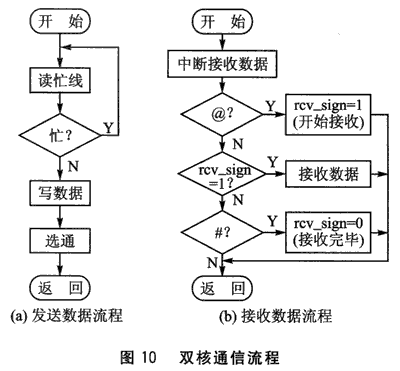

双核通信采用读忙线发送、中断接收的方式，增强了数据发送的可靠性，如图10所示。



结语

本文利用Actel公司最新Fusion系列数模结合的FPGA实现了远程家电控制，保证了多CPU环境下通信的协调与稳定。本文创新点：采用数模结合的 FPGA，内嵌2个8051 IP软核，主核通过扩展MiniISA总线实现数据处理和系统管理，从核直接用于参数的采集和控制，且参数采集所用的A／D转换器均为12位的片内 A／D。

参考文献

   1. 谭浩强 C 语音程序设计 1999
   2. 马忠梅 单片机的C语言应用程序设计 2007
   3. 周立功 Actel FPGA实验教程 2008
   4. 楼然苗.李光飞 51 系列单片机设计实例 2006

作者：中国海洋大学 刘坚强  李鹏  王永才  王璇
来源：单片机与嵌入式系统应用 2008 (12)
