16.6怎么设置可以使走线在两个pin或者via的正中间？

为啥要走正中间?

一方面是好看点，一方面就是mil和mm互转时，特别是0.8mmBGA下方的线有点偏向一边的pin脚时，mil和mm互转少个0.001mil就会报错

一个是间距要满足    二个是格点的大小

走线在两个pin的正中间，就是线到左边的pin和右边的pin距离是相等的

这些算是后期调DRC 优化的事情吧，调DRC的时候把间距规则设置成中间就好了啊

找打一个skill解决了

是否可以提供下解决方法，或者skill信息，这样的帖子才有价值。

可以用EDA365的skill里面这个功能，把格点设置在pin正中间，线走在格点上10.Set Grid By Pin&&Via
根据所选PIN或VIA间隔设置格点

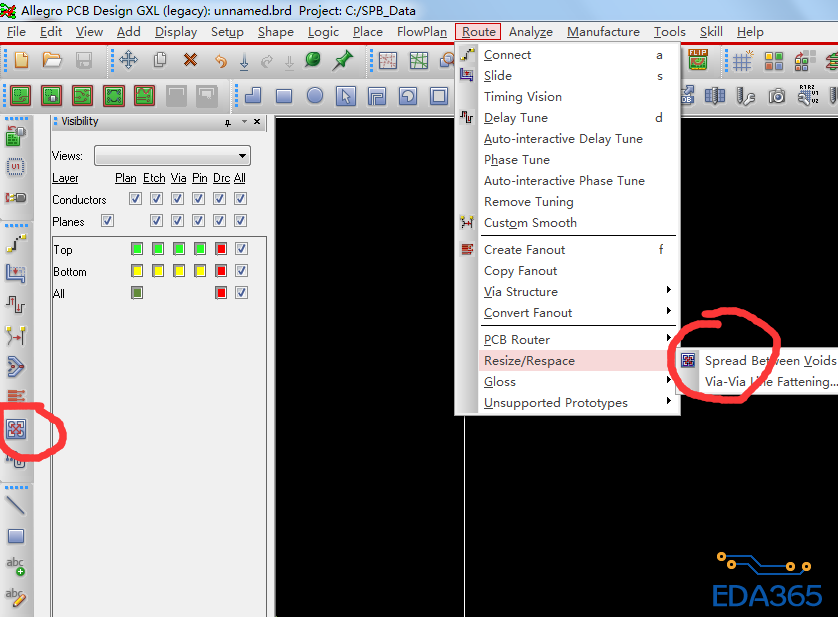

软件有这个功能

谢谢，刚试了下，这个功能太好用了

谢谢

谢谢
