Allegor画圆形走线的方法

时间:10-02 整理:3721RD 点击:

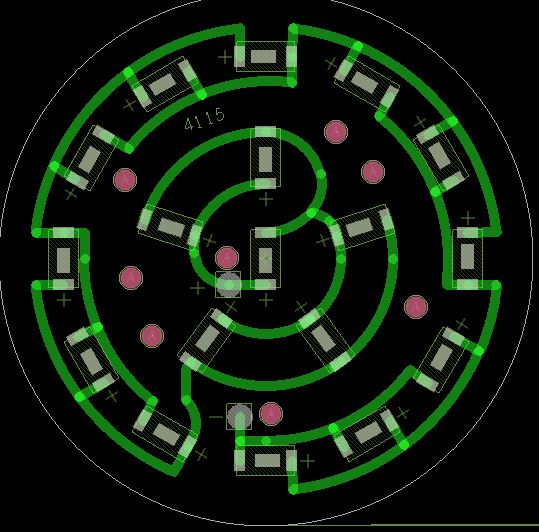

画圆形走线的方法:一种是走圆形线直接过焊盘,这种只要查看正X或Y方向的焊盘坐标值,通常用这个值至少除以4作为走线栅格点的点距值,然后从正X或Y方向开始走线即可。另一种是圆形走线不是在焊盘上,那么确定好圆形走线的半径,用这个值除以4作为走线栅格点的点距值,其它同第一种。以上控制面板上选arc角度off.坐标原点在圆板中心点。


高手啊。

有点绕晕, 应该举个栗子

有点像太极图高手。

一脸懵比  没看到

实在是不想看这样的图形

哇塞~

充满了艺术感,厉害厉害~

器件摆放成圆形也不容易啊!焊盘引线出来接近直角了。这样的线实在难画,这方法还真没看懂啊!

意义何在,为了好看,好多直角走线,信号质量会下降的!

这种线是怎么走出来?

这是要干啥?

直流恒流,没什么信号哈,这种板很多的

说明你不会用到这种方法,不必学。
