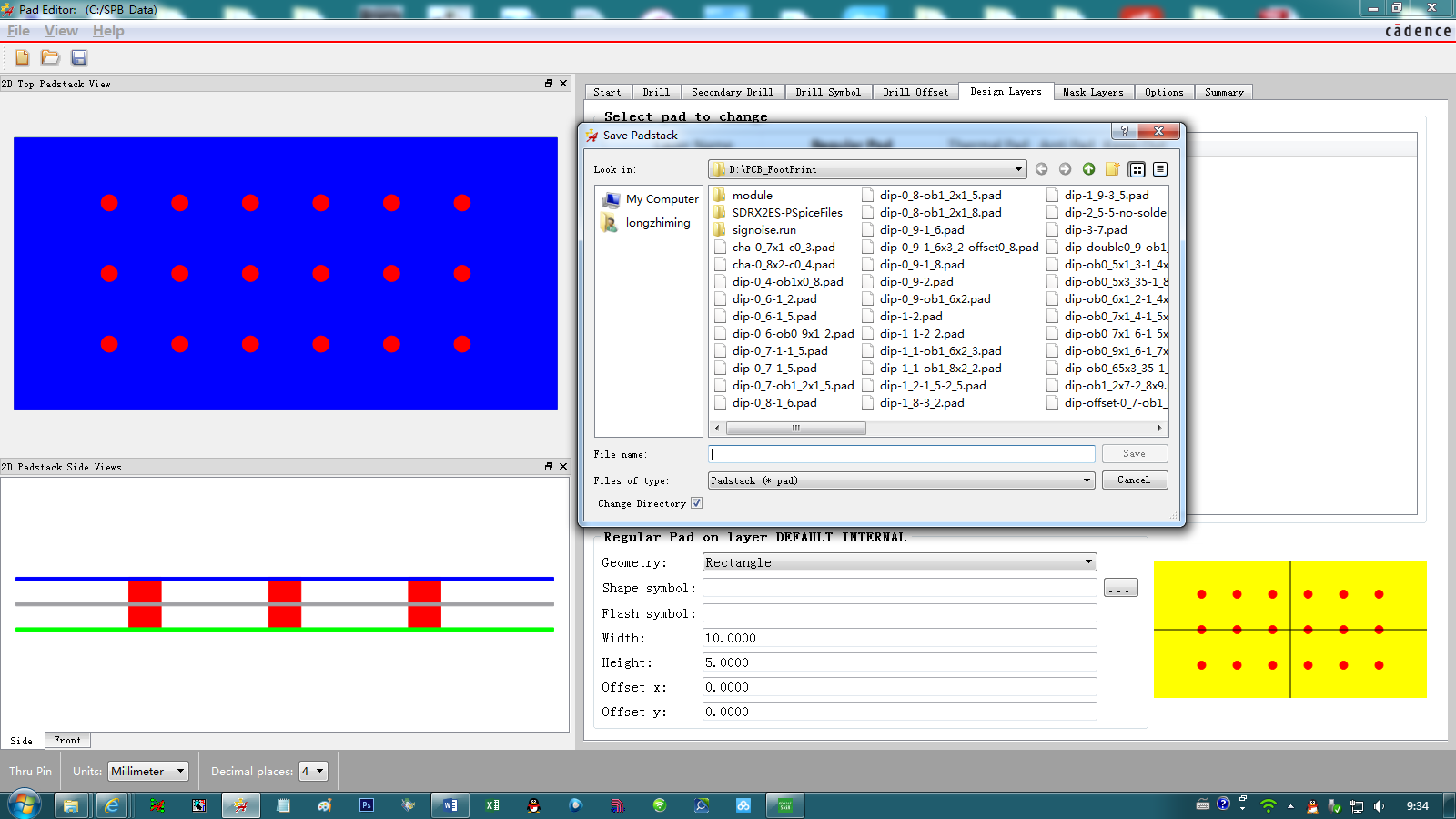

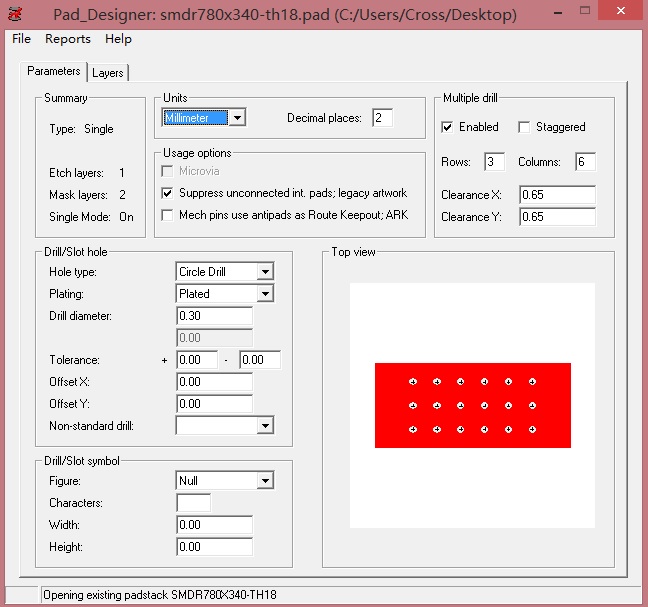

画散热pad,在pad上打孔,保存出现这个错误是什么原因啊?

时间:10-02 整理:3721RD 点击:




你在设计的时候自己去打孔过不就完了吗?为什么要做在库里面呢

你跟系统搞事情啊,系统默认一个盘一个钻孔,你这一个盘n个钻孔,能不出问题?建盘最好不要这样,要放孔可以选择在做封装的时候,而不是选择在建盘的时候

无视之。直接保存下去。

Pad定义的太小了吧

回答的好犀利啊!

建议画PCB的时候添加,对于孔的数量和排列比较灵活

Check copper pad on all layers to make sure pad is big enough.

从来没有这样做过 呵呵

……………………………………………………………………………………………………………………………………………………………………

非常规设计应该尽量规避,否则后面总会出这样那样问题,你觉得呢?

软件本来就允许的有这功能的,所以没有常规不常规的说法,这个没问题的,我搞过,一点问题没有,不过,我用的是17.0的版本


虽然软件支持,你确定以及肯定把CAM数据导入到不同的CAM软件里面去都没问题?

以前我做过一个20多边形状焊盘,软件一点问题没有,然而CAM软件导入数据焊盘就凭空消失了,我觉得这个问题类似,当然你可以去尝试。

到底是什么问题啊
