一个pcb板上制造厂工艺文件问题

时间:10-02 整理:3721RD 点击:

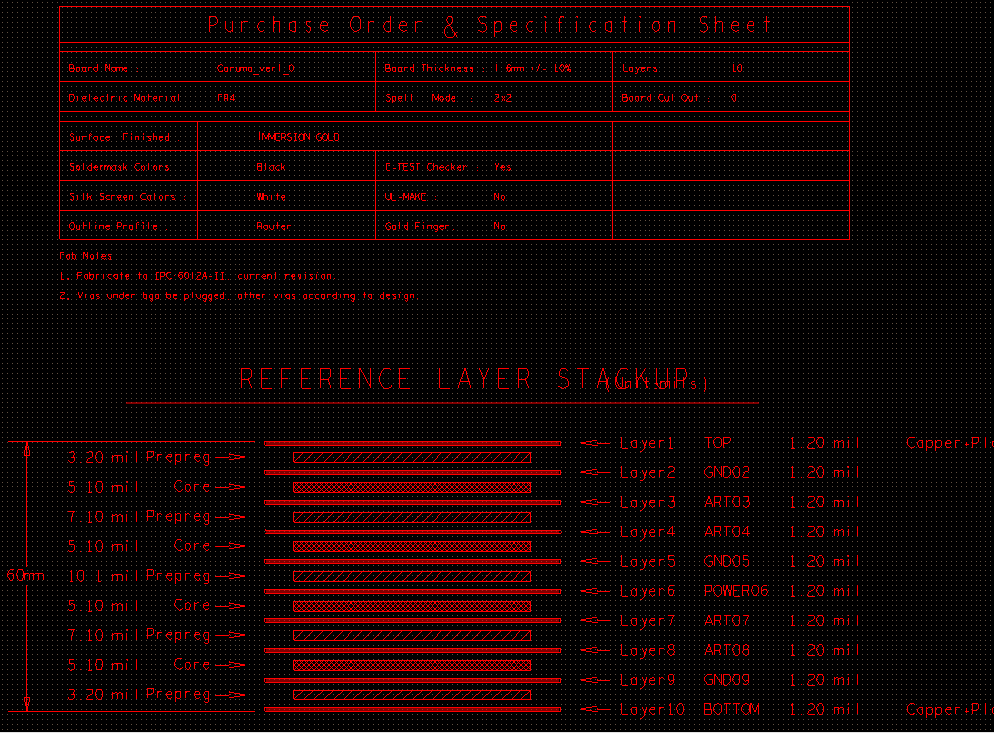

  如图所示,pcb板的那些制作工艺文件是怎么生成的,或者是用CAD做的?


手工用线画,做成模版,导过来导过去、、、

实现方式太多

我也想学习一下这个是怎么弄的,楼上两个人的解答都没有给出最终答案啊?

楼上的讲讲呗

2L正解,自己画 作为模板

不错,参照下叠成设计,不过最好先跟制版厂有叠层厚度公差沟通,这样更正确。

这个是手工画的吧^_^,不过画好了保存成subdrawing以后可以一直用
