负片电源层分割后,铜皮被过孔隔断,这种情况不算断开么？

算开路啊，所以这就是负片的不好地方，你只有出gerber后用valor软件跑开短路发现，记得上次有个人分享了个出现这个情况的工艺问题。

我是说allegro里软件不会提示被隔断的地方断了么?
有没有相关的设置?
我知道那里肯定是断了的..

不用负片。

貌似没有额

plane web小于3mil应该算断开。因为厂家生产的时候，断开的几率很大。allegro貌似不能检查这个问题。

直接被antipad隔断的也不能检查么?

隔断的就是断的，allegro能认出来。2mil的allegro还是认为是连着的

怎么认出来的?报错么?昨天我的板子隔断后就什么提示都没有..

学习学习

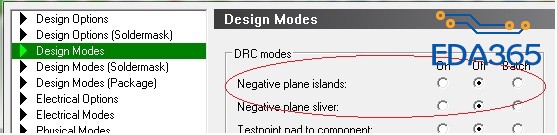

你可以试试图中的功能，应该可以达到你想要的效果。

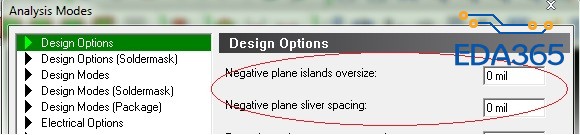

谢谢,貌似行,不过那个设置大小的地方具体是什么意思呢?
