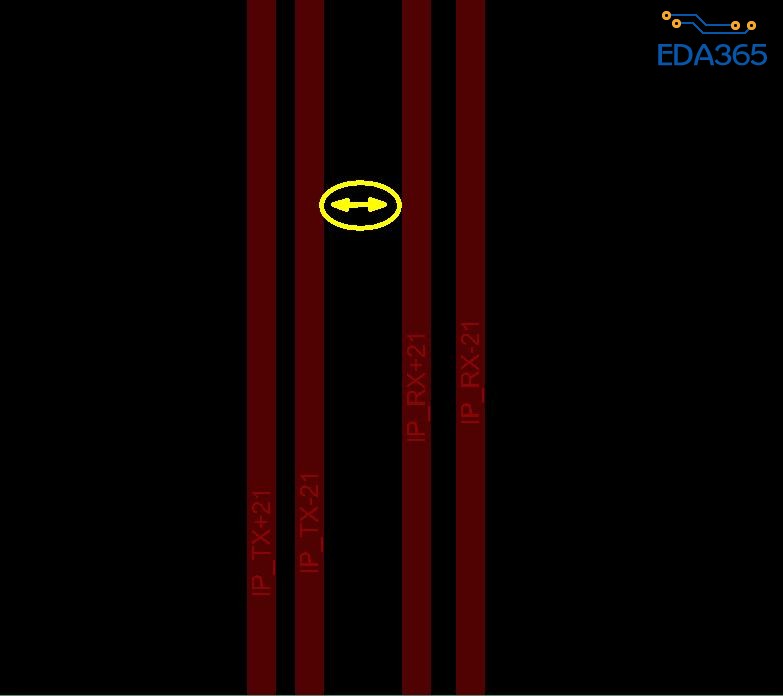

差分对约束规则问题

把physical里面的Min Spacing设置一下。

和其他信号的距离就在spacing里面设置，组内间距在physical或者electrical设置。

我是这样设置的，结果两个规则冲突了

你怎么设置的?截个图。

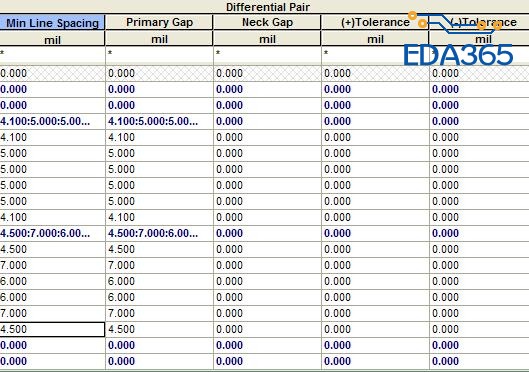

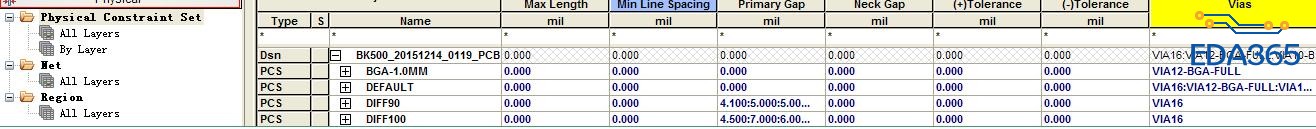

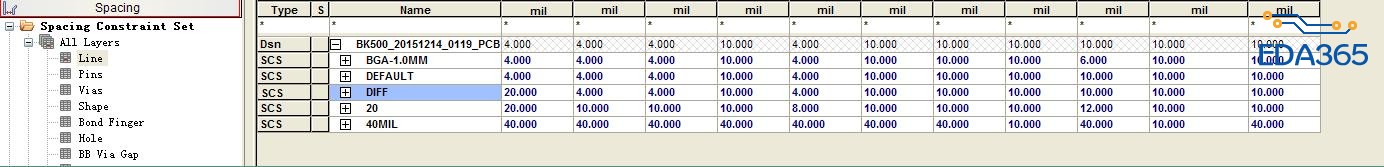

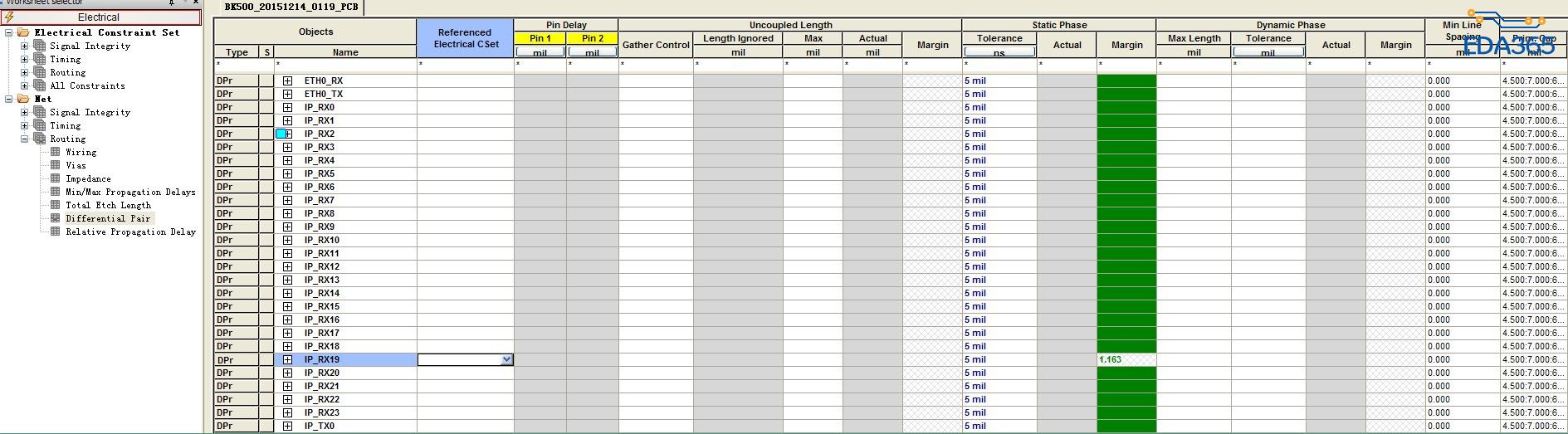

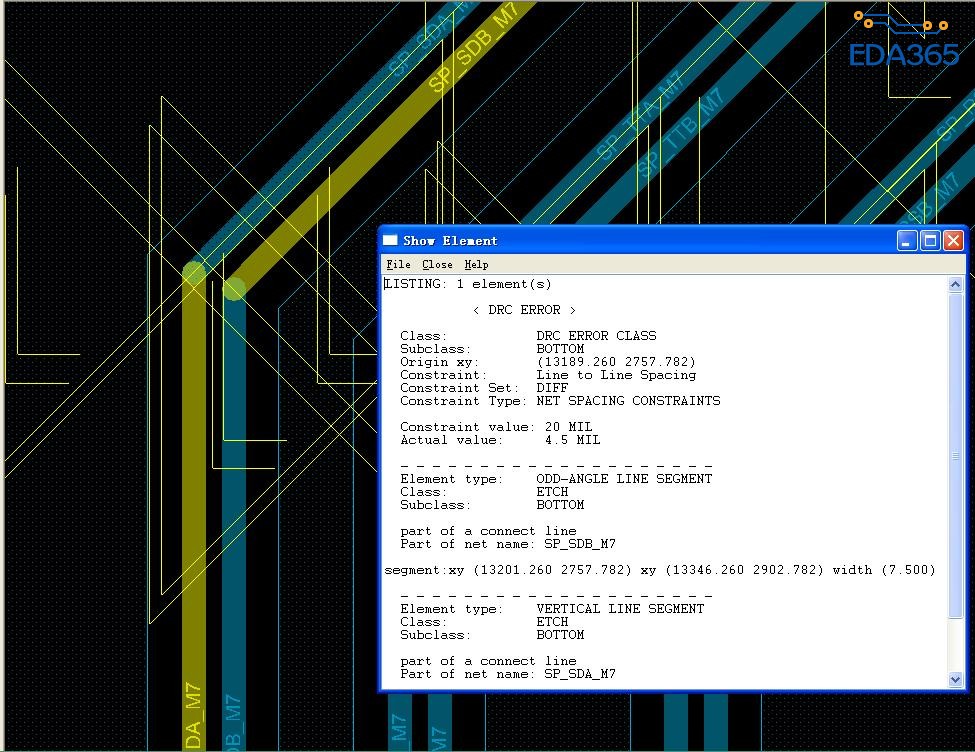

如图

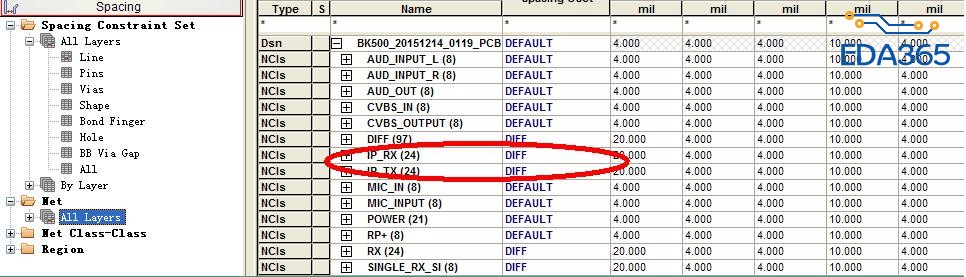

差分线不要放到net class，要生成diff pair才有效。

生成了的

还是不行

差分线要运用差分线的规则

是用的差分线的规则，差分线的规则是设置好了的，我是想加一个间距规则上去，在拉线的时候把控查分线与普通信号线的间距，结果加的间距规则和差分线本身的规则冲突！

你把min_spacing 那里设置成primary spacing里面的值，然后运行drc，如果没有其他的问题的话应该是没有问题的。

改了还是报错啊，我原本规则是没有题的，我只是在原来的基础上添加了一个间距规则，结果间距规则和差分线的规则冲突

你设置一下差分线对应的physical里面的约束规则模板(可能是Diff-100)的Min Spacing，然后运行一下DRC。

阿杜正解
