如何增加锡膏厚度

时间:10-02 整理:3721RD 点击:

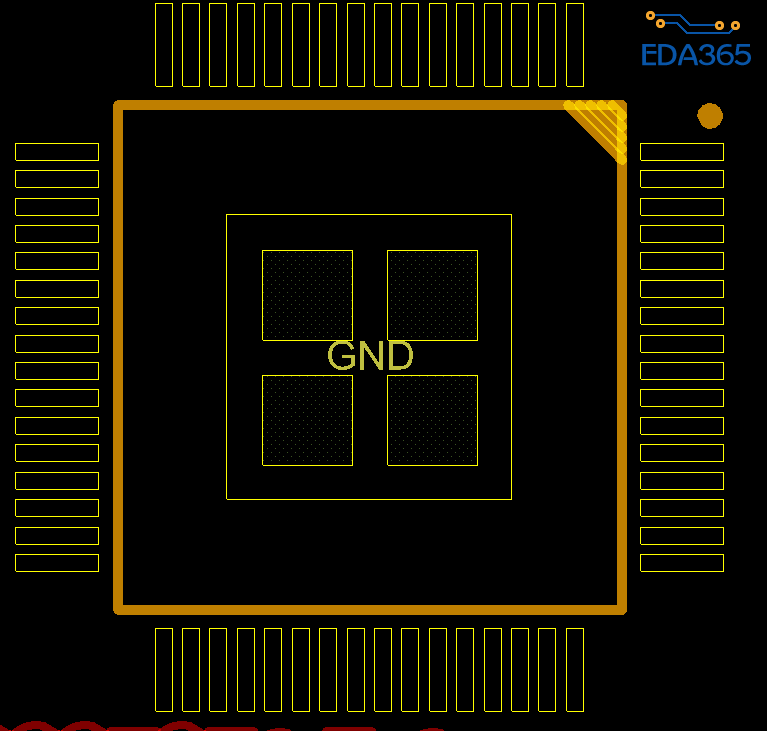

如图这样的钢网开窗是否会导器件中间的地pin与pcb连不起来?
这样的在大的pin上开四个小窗是基于什么考虑?开窗和pin一样大的设计和图中这中的区别在哪?


热焊盘比较大,如果钢网也开这么大的口可能会影响钢网强度,所以会分成几个小口。

影响钢网强度?怎么理解?

我也不太能说清楚。应当是钢网可能会变形。

了解,谢谢!其他哪位还有了解的也来探讨下。

接地的过孔可以放到小方块之间,过孔也不容易漏锡了。

只是为了可以打地孔才这样处理的吗?

如果开和PIN一样大小的窗,则这个大焊盘散热快,容易形成虚焊

把大焊盘分成几个小块的原因是为了防止焊盘堆锡,过炉后板子形成锡珠。也防止中间焊盘的锡太高,边上的焊盘爬锡不良。

楼上有理,这么开窗主要是防止开窗过大,锡由于表面张力堆得比较高,把元件顶起来,导致四周焊盘虚焊

开小窗的方法很好啊。学习了。

顶9楼

请教一下,中间这个pad在oad designer该怎么做?

不好意思,不知道什么是oad

不好意思,写错了
是pad designer
