走线层Thru pins 上面铺shape 如何实现这个形状?

时间:10-02 整理:3721RD 点击:
走线层 Thru  pins  上面铺shape  如何实现这个形状?

这就是十字花焊盘啊,在shape >> global dynamic params >> thermal relief connects 可以设置整板的连接方式。

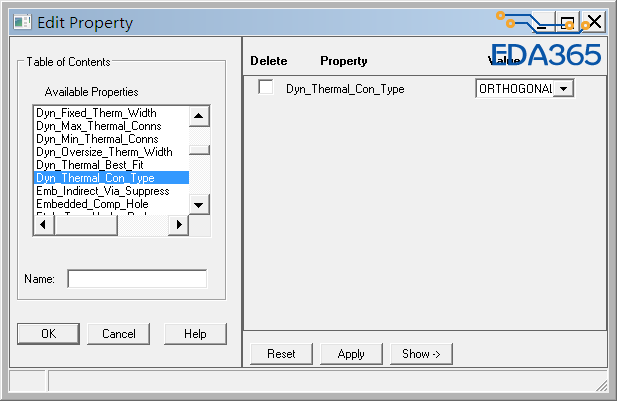

对单个焊盘进行property edit可以个别设置连接方式。

在shape >> global dynamic params >> thermal relief connects,慢慢试,感受一下

file:///C:\Users\Administrator\AppData\Roaming\Tencent\Users\76254305\QQ\WinTemp\RichOle\}4S7KBK({A%0Q~E)])3K0U5.png


楼上几位说的确定能达到小编的效果?怎么设置?

楼上几位说的确定能达到小编的效果?怎么设置?

花焊盘的连接方式、连接数和连接宽度都可以设置的。还是说LZ的图有什么特殊的地方我没有意识到吗。

可是正片花焊盘都是线连的,小编是shape直接连的,跟负片flash一个效果了,咋弄的?

你一说我才发现……这个我也不知道怎么弄的了。
负片我也没用过……

图片呢
