这个焊盘是怎么做出来的？
时间：10-02
整理：3721RD
点击：

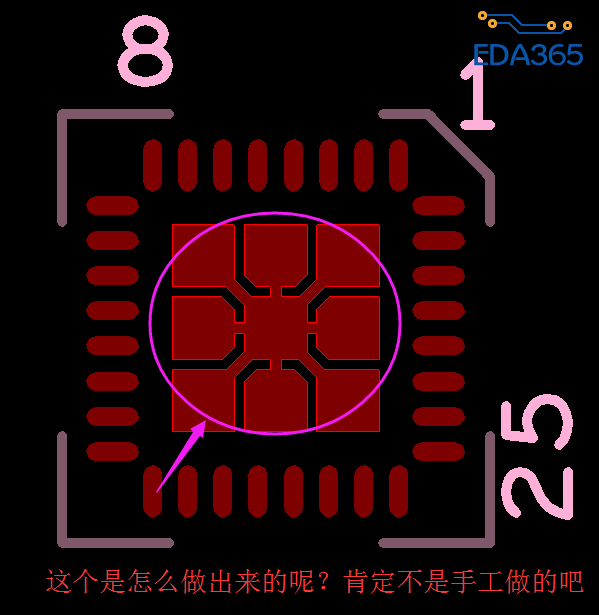

这个焊盘是怎么做出来的?用什么软件可以自动生成?
转为静态铜箔，删除走线
添加静态铜箔通道
合并铜箔即可
需要更准确的尺寸的话，可以通过计算的方法得出各点坐标
画了个shape symbol用到pad designer就可以了。
不可能是SHAPE的，这样一点一点话，肯定不是手工画的，我估计有什么工具可以自动生成
手工可以做出来,但是这么做有什么好处呢?
手工铺铜的方式做出来的
给定尺寸的话，用autocad画并不复杂吧。

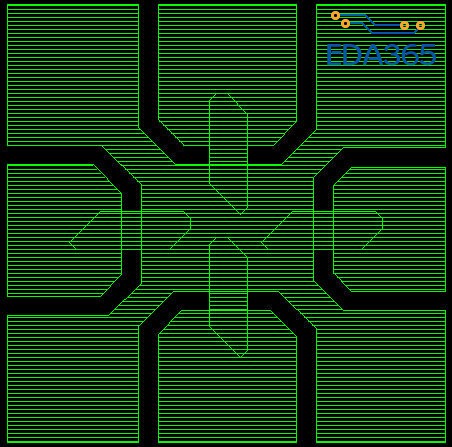

很简单，画一个动态方形铜箔，用走线避让出隔离带

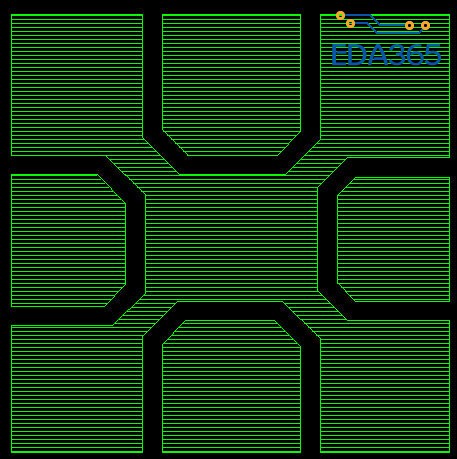

转为静态铜箔，删除走线

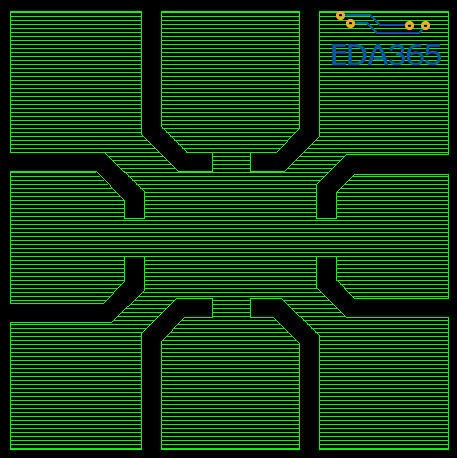

添加静态铜箔通道
合并铜箔即可
需要更准确的尺寸的话，可以通过计算的方法得出各点坐标
niu
其实弄不好还真就是手工...
autocad画出来 导dxf
新技能get
新技能get
我觉得用手工很快就能画好啊
autocad画出来 导dxf
这种是怕焊接面太大不易全能接触到，割成小块，更容易散热，再好点加点塞孔。
