allegro 钻孔文件求解答

时间:10-02 整理:3721RD 点击:

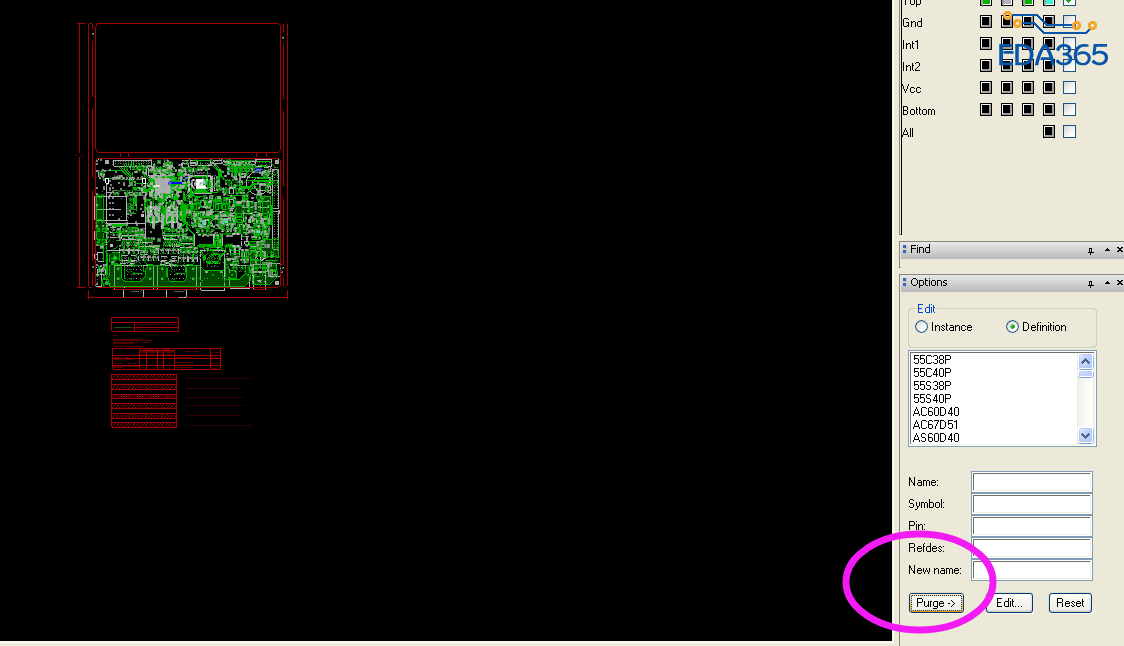

1 点purge多余的padstack没有反应

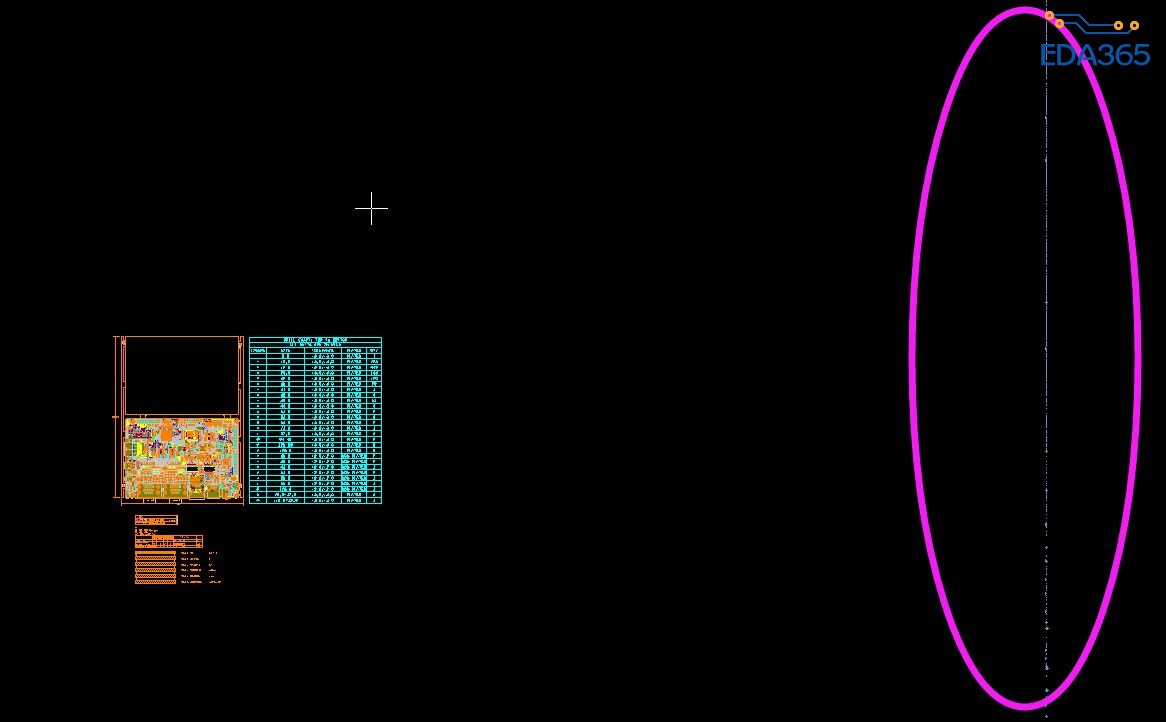

2 生产的drill文件导入CAM350变成如图中的长条形
求解答



1 没有多余d码
2 精度不对

不是的呢

自己已经解决了图一的问题  板子坐标原点偏移太多 板子太大 把原点移掉左下角的板边就解决了问题  图二还是静待高手出场

purge_ALL_出来框框关掉_出来框框点ok。第二个问题如果不是精度问题,那我也不知道什么问题。

你把板子所有层打开或者在cam里看看那个位置是什么东西,是不是板外一些无用的信息,或者看看是器件封装上带的吗,或者可以画个photo outline出文件,将有效区域框住就行。

CAM350換個版本看

第2张图想说啥呢?
