求助，蓝牙板连接不稳定，求大师们帮忙分析分析

发射距离挺正常的，就是连接不稳定，跟手机通信的时候时不时的就断开连接。
我上一板做的比这更不稳定，连上就断，这一板我计算了一下阻抗，射频部分用50欧走线，有所改善了，但还是老断开连接。
不知道问题出来哪里，求帮忙分析分析，什么原因可能导致这种现象?

射频阻抗貌似要控75欧姆！?

我记得是50欧啊

应该是匹配没调好

这个电路是另一个成熟的蓝牙板子上提出来的，天线和匹配电路都是直接抄的，应该不会有问题吧
那块板子就挺稳定

1.阻抗是50欧姆是肯定的，如果做过了，就看下参数匹配对不对，链路上的参数得调
2.如果你用的BLE4.0，那么频段就是2.4G，可以参考赛普拉斯的官网天线画法，觉得你这个天线看起来很奇怪

"如果你用的BLE4.0，那么频段就是2.4G，可以参考赛普拉斯的官网天线画法"--大神,能提供下官网的链接么?谢谢

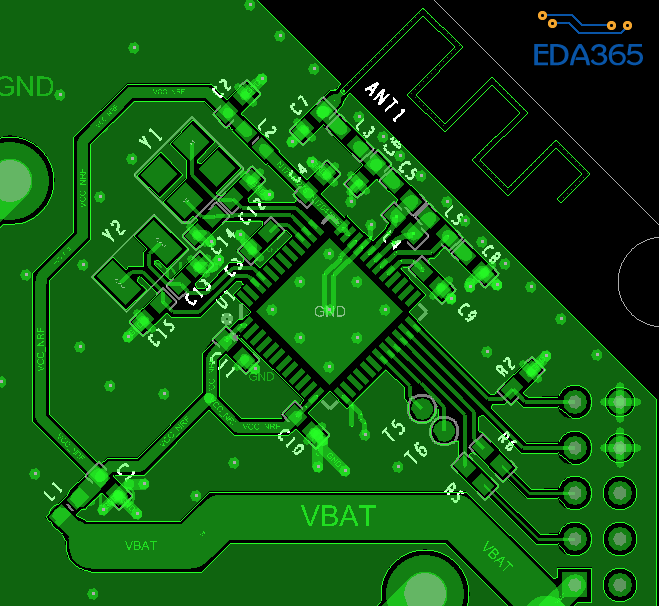

Y1晶振的GND_pin为什么不连接上?

一看就不是50欧姆设计。地靠的太近了额

这个天线验证过没问题的，匹配网络也是

我是直接在成熟的项目的原理图里面提出来的，它没接，我就没改。
这个会有影响吗?

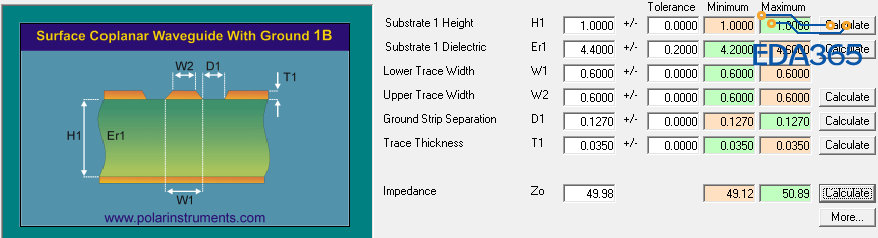

算出来的，地远了线宽就要加大，再加大就太大了

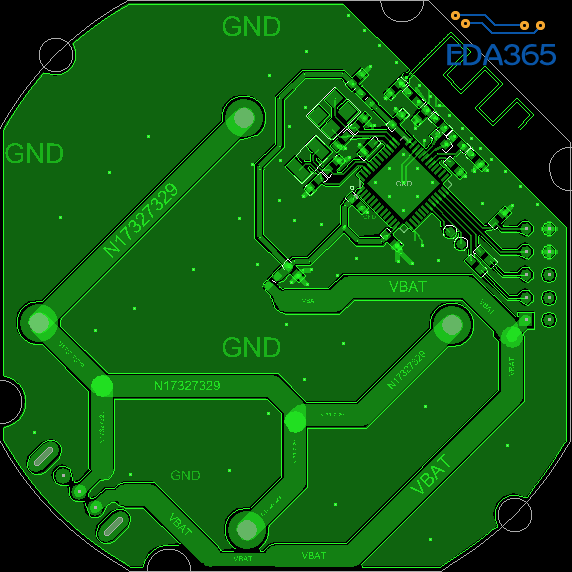

主贴上的图把bottom关掉了，这是带bottom层的图，bottom层就是除了天线全铺地

板材变了，板厚变了，阻抗就变了，匹配当然也要变

学习了
