急！求大神帮忙算下线宽线距。

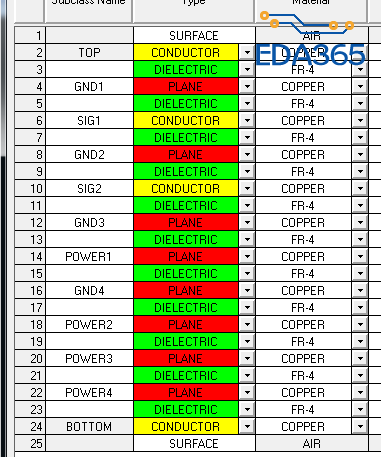

求大神们帮算下线宽线距。12层背板，要求单端阻抗50欧，差分阻抗100欧，公差都为10%。线宽8mil以内，线距5mil以内。板材为生益FR-4 S1000-2。要求板厚在3.8mm以内。叠层见下图。

最好是用Si9000计算

只有总厚度，没有叠层每层的厚度，这也算不出来吧

直接丢给板厂算啊,或者用EDA工具,论坛上就有,EDA工具箱,不过就算算出来到板厂一样还是会修改.

以前都是让板厂算的，现在比较急，周末板厂又休息。好在已经搞定了

PP和core的厚度 也是要自己看资料的吧。

这板子也够厚的啊。

阻抗得有参考层，要看你走线在那层，一般可以用polar SI9000计算，这个也要和板厂沟通，得到他们的具体的介电常数等板材的参数，但是一般都没有这么麻烦，只要算一个大概的，你到时候写一个工艺文档，把阻抗参数要求一下，让工厂按照你的要求来制作就可以了

还是找板厂吧，专业人做专业事

还好，本来是4.0mm的，根据结构要求，必须这么厚

本来都是找板厂的，可是这次比较急，板厂周末没人

碰到过类似情况，自己不会算，还是催板厂；看来自己不会算不行啊

这个叠层怎么感觉怪怪的，电源层都放在后面几层?通常不是要求主电源要与主地更靠近一些才好吧。

两个信号层必须保证有完整地层做参考，只能这么搞

板子不对称，生产出来翘曲度会合格吗?
