转dxf问題
时间：10-02
整理：3721RD
点击：
请问转dxf 如果是dip零件是否可以转出零件实际孔大小吗转出来好像都是个pad 的大小那个达人可以帮忙解决,因為機構都說不知道實際孔的大小
轉出dxf
是焊盘还是钻孔.?

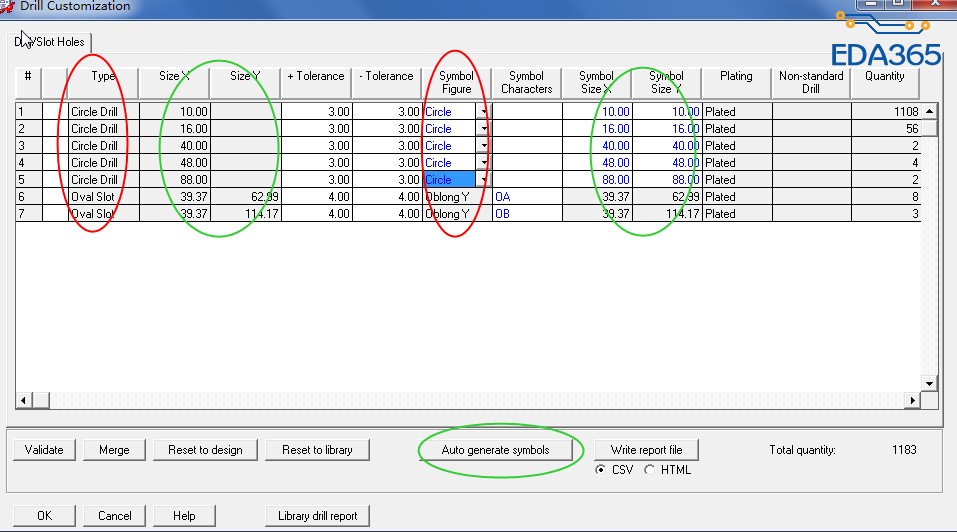

1.把 Figure更改为Type一样的类型，在Auto generate symbols 把Symbol Size自动生成和孔的内径一样的大小。
2.Manufacture > NC> Drill Legend
3.expoet>的dxf
感恩謝謝 我試試
要出現钻孔大小機構才能CHECK

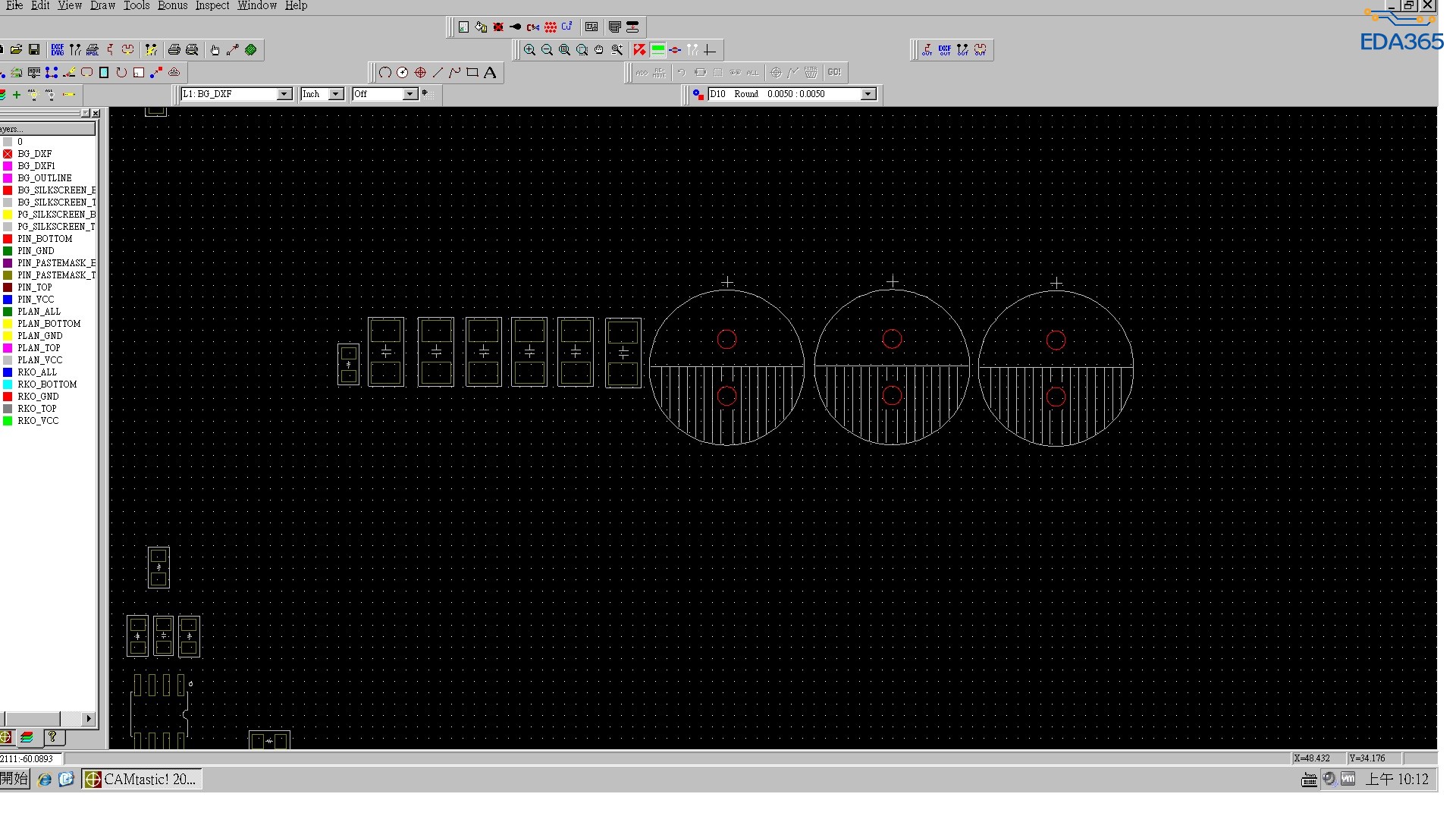

把结构图DXF导入PCB也可以检查
