ALLEGRO 中如何高亮未布线的鼠线
时间：10-02
整理：3721RD
点击：

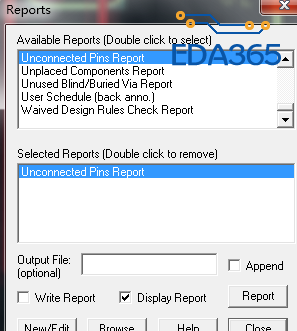

我在进行pcb设计过程中，DRC检查发现有未布的线，用下面的方法定位的时候很难看清楚在哪里，大家有好的办法，可以高亮显示吗?
你可以打开所有属线高亮.....
大神，能详细说下步骤吗，刚接触allegro
就很简单啊,你把线和焊盘过孔关掉,打开所有属线,就能看到了,看不到就用i选择一下net

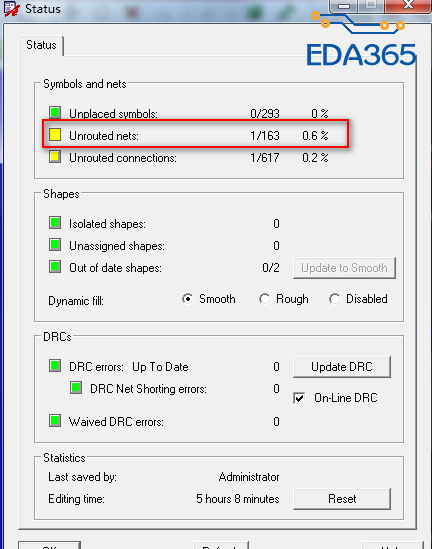

点unrouted connections前面的黄色小框框，出线坐标可以定位（打开飞线）。如果找不到的话就放大，再定位。有时候是因为线到PAD差一点点没连上。关掉所有层，放大到最大，定位找。找不到去自杀。
自杀?妹子 。
感谢，妹子

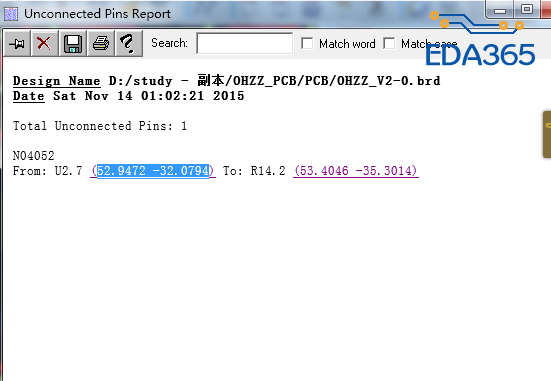

很简单，你的第三幅图那组参数是链接的形式（16.5版本以上），点一下就定位到了，前提是把板子放大点显示再点，这样更容易看到。
直接拷贝坐标定位~
这个方法不错
