allegro16.6尺寸标注问题！
时间：10-02
整理：3721RD
点击：
allegro16.6尺寸标注问题！请问哪位高手知道！16.6尺寸标注的单位转换在哪里勾选的?默认是英寸！想转化mil 或者mm！
Parameters- 参数设置里面第二个选项 text 右边第一个UNIT选MM就行了
PS: 在量尺寸的右边OPTION下方的 text后面填入:%v%u, 即可标上数值+尺寸

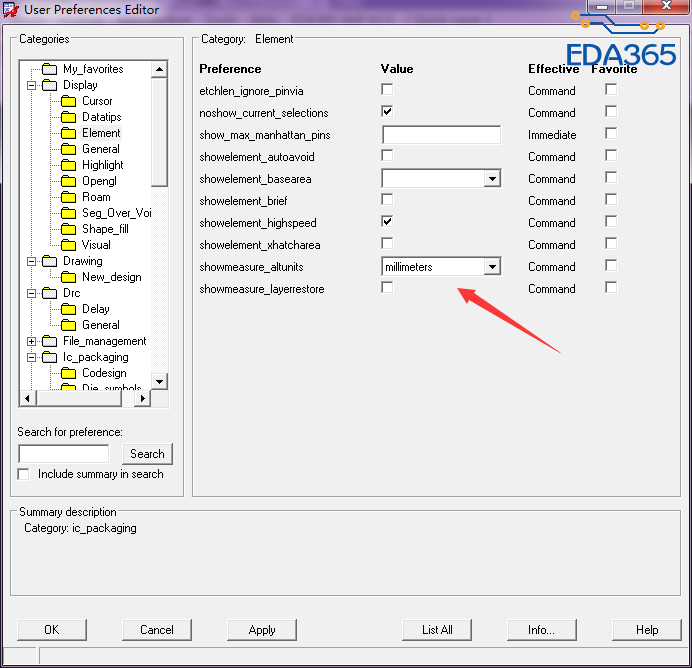

如图所示，添加上即可
我一直都没弄懂，标注尺寸时候总不是板边的距离，而是倒角的，并且还没法放下来
小编辛苦了
感谢！终于知道了！
哥们 ！你还知道在哪里设置箭头的大小和靠近pin的距离?应为器件小！箭头都比器件大了
箭头?

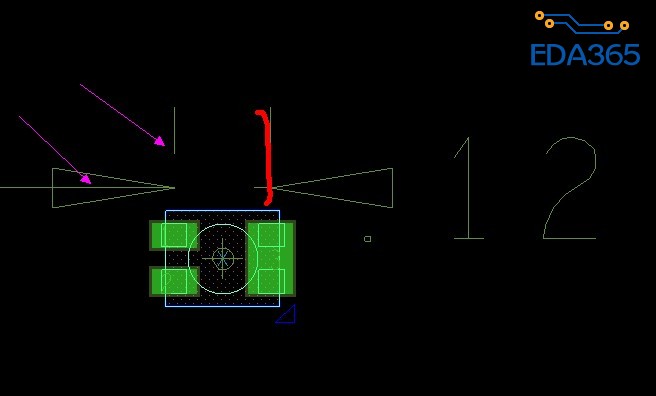

如图所示！ 以前16.2 16.3 都可以改！
如图
学习
学习了啊！
16.6以上版本才有的
