ORCAD16.6原理图显示FOOTPRINT功能
时间：10-02
整理：3721RD
点击：
第三期杜老师的课上演示了在原理图显示FOOTPRINT功能，觉得比较有意思，自己回来琢磨，可是没有实现功能
下面贴出自己的设置步骤，看看问题出在什么地方

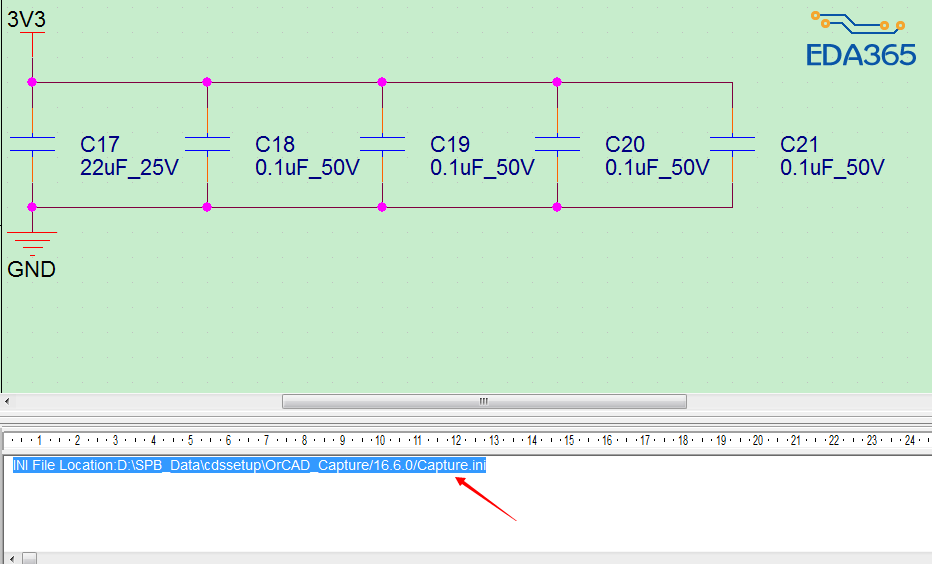

1.打开ORCAD 加载自己的原理图，在log中看到显示信息

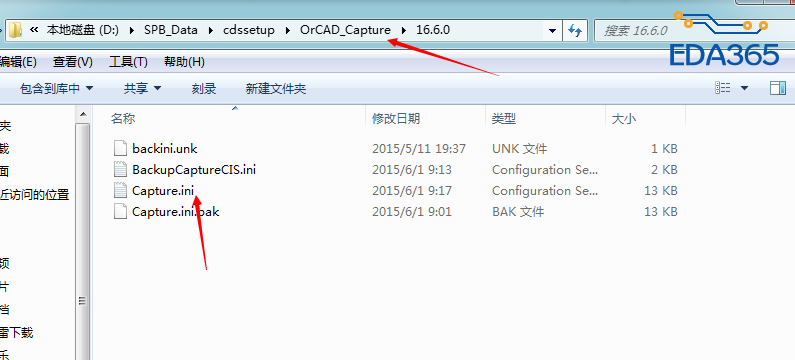

2.找到文件路径

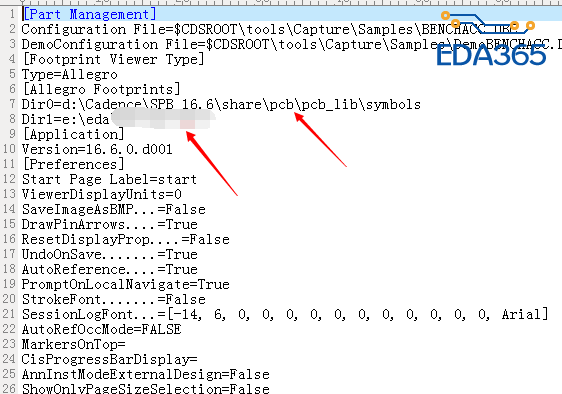

3.修改库路径将第二行改为我自己的库

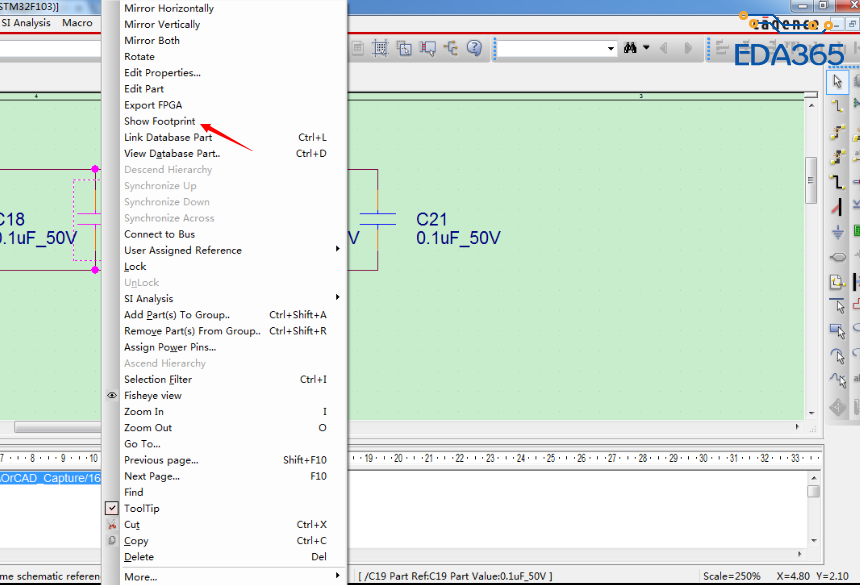

4.在原理图元器件上右键执行showfootpront
5.我的软件没有显示，没有任何反应

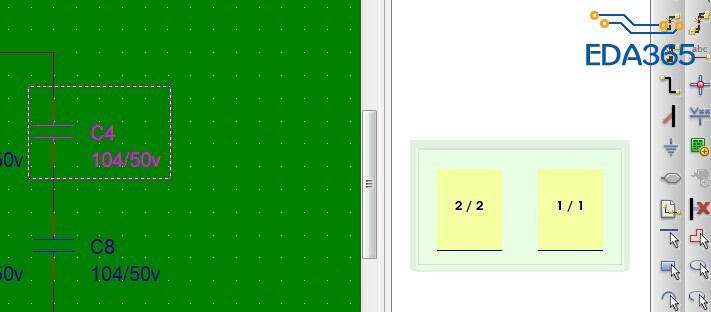

我的可以，
你库路径要设置对，并且原理图的符号一定要加上正解的封装名字
不好意思 , 剛剛試了一下
我也失敗了
可否將Capture.ini 檔案上傳
讓我們參考一下
謝謝
又試了一下
成功了
謝謝指教
到底怎么做，能不能来个详细的资料说明啊
感谢分享！
第一次失败和第二次成功的区别找到了吗?
元器件的PCB FootPrint有设置吗?PCB封装库中也要有对应的封装哦。
确实设置了，就是不出来，是不是有命令没有执行
和ENV设置有关系吗?
我的补丁是048的
跟ENV无关，那就奇怪了
零件跟銲點的擺放路徑都要寫入~~才找的到喔
觉得很怪，一点都不好看
你说的焊点应该是pad吧，我的dra和psm和pad都是放在一个文件夹的
能传我一份你的Capture.ini文件吗，我对比下
謝謝 ~~ 已經成功了喔
