出gerber后出现的问题,求解决

时间:10-02 整理:3721RD 点击:
求解?为什么我出gerber时钻孔图形层和钻孔层在CAM350上看时,这两幅图的钻孔不在同一坐标啊?如下两幅图:


这是钻孔图形层的


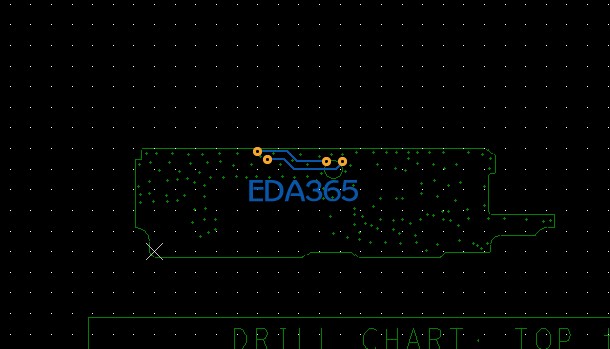

这是钻孔层的
以上两幅图都在同一原点,可是为什么就是钻孔不在同一坐标呢?明显钻孔层的要大好多。我在出gerber时都设置了3和5的单位,那个钻孔的也设置了3和5的单位,可是为什么还是这样啊?求好心人赐教,谢谢

怎么没人吗?急啊

cam导入的时候没有设置对应的数据精度,就是文中提到的3和5这种

还要在CAM350里设置单位吗?不是只在出光绘文件和钻孔时在Allegro中设吗?

我以前也遇到过这个问题,CAM350把精度设置成2:4试试

我设了,还是一样的,没用。

光绘文件 和 钻孔文件 公制英制单位要一致,精度要一致,导入CAM350时,同样要在CAM350中设置公制英制和精度

钻孔设3.4
Gerber设3.5
即可。

真奇呀, 不管你们从什么软件导出导入都要设精度和单位.CAM, PADS, allegro 都有其选项去设置,设置时要多注意看对话框.

你们说的几种方法我都试了,还是没用啊

出gerber时钻孔设置成3:5模式,在350里看也要设置成3:5模式,

顶一个
