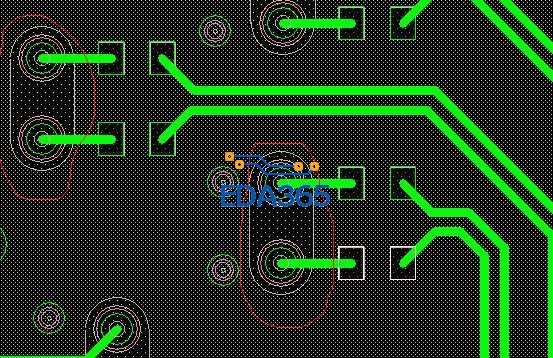

差分线过孔所有层挖空作用。

这个高速线挖反焊盘处理，注意一般只有高速信号才这样处理，
仿真会给VIA建模，算出VIA大小，间距，反焊盘大小等参数..
这样做的目的是为了阻抗连续性~

差分信号吧，哥哥

差分线要尽可能互相靠近，必须不可以在两条线中间包地啊

必须不可以在两条线中间包地啊，这个怎么理解?地不是可以提供回流路径吗?

同问

差分线互为回路

这只是shape的显示问题，shape--global dynamic shape parameters--void controls--create pin void  in-line就是你所看到的显示。
