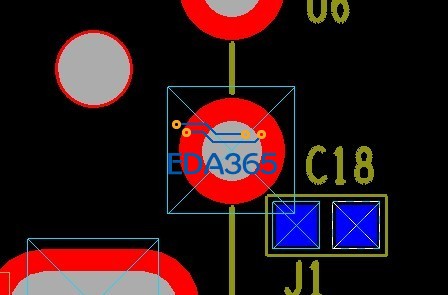

电源和地飞线怎么是这样的？

跟普通飞线的区别是：power or ground ratsnest

说明还有未连接的电源线和地线

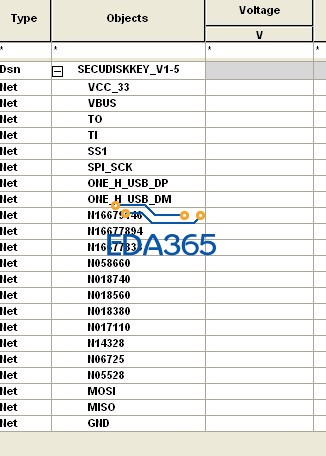

这个是设置了电源属性之后

E:\PCB\IC TEST\train\capture\net_data\1021\1.jpg

E:\PCB\IC TEST\train\capture\net_data\1021\1.jpeg

?图片看不到

EDIT>>PROPERTIES>>VOLTAGE、然后把后面的VALUE值设置成0就OK

3.3V和gnd网络 改成0  或者clear  都不行  飞线还是没出来

我说是的EDIT>>PROPERTIES，不是EDIT>>NET PROPERTIES

C:\Documents and Settings\SN10023\桌面

C:\Documents and Settings\SN10023\桌面\1.jpg[/img]

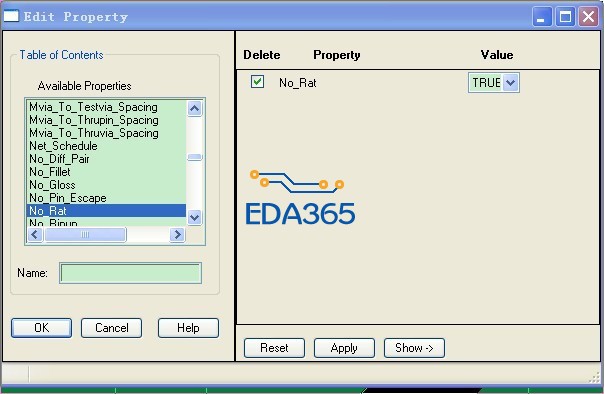

你说的没有飞线还有可能是属性里添加了NO RAT 属性，按图示在它前面打钩，再确认，OK

edit-property，然后选中地或者电源的NET，把ratsnest_schedule的选项去掉就可以了

这是设置了电源属性的原因，有叉号的表示没有连接
