allegro拼板出错，边框无法artwork，求指教
时间：10-02
整理：3721RD
点击：

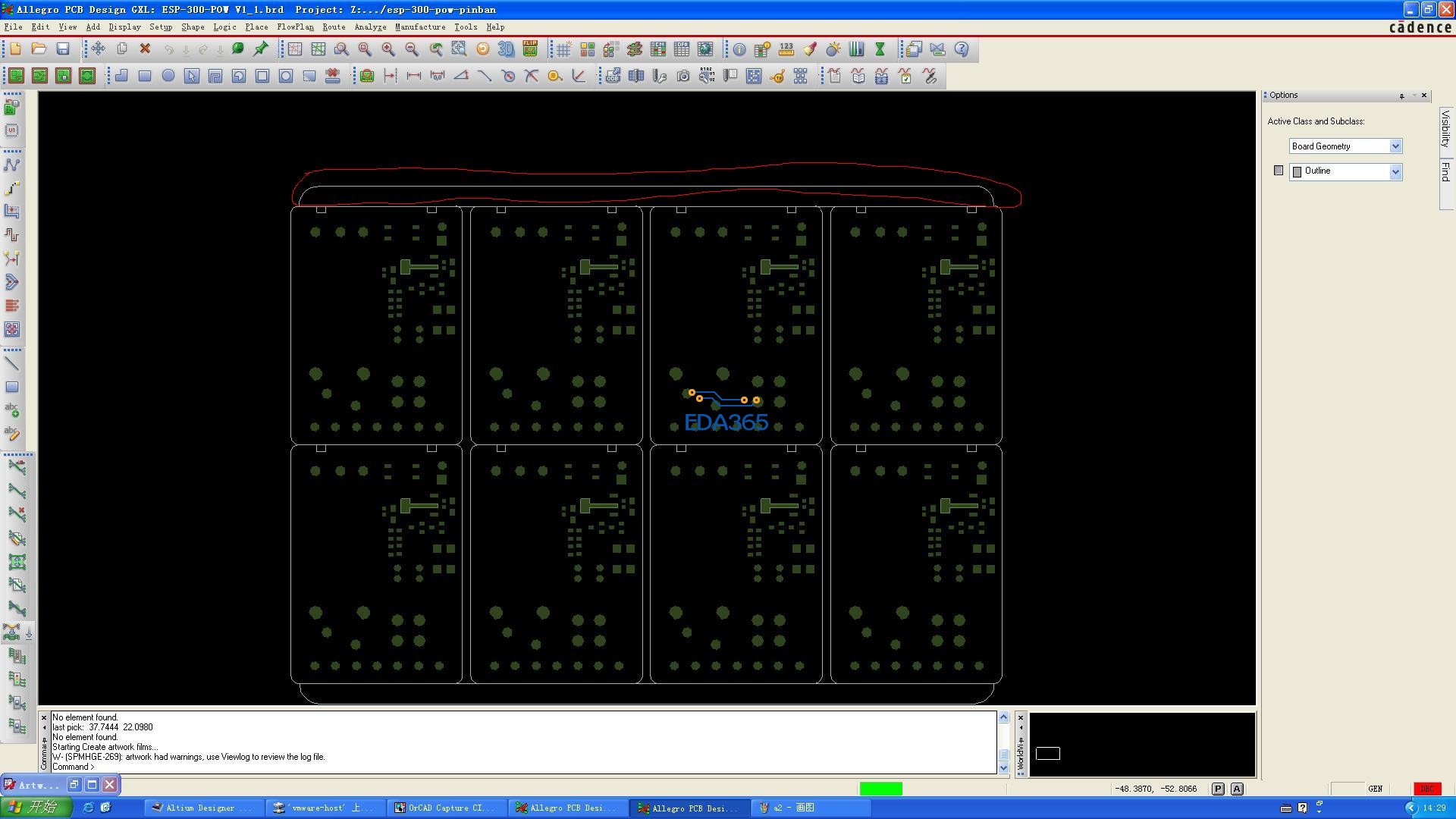

本人用allegro 16.3进行了拼板，发现在artwork时板子是可以的，显示有边框

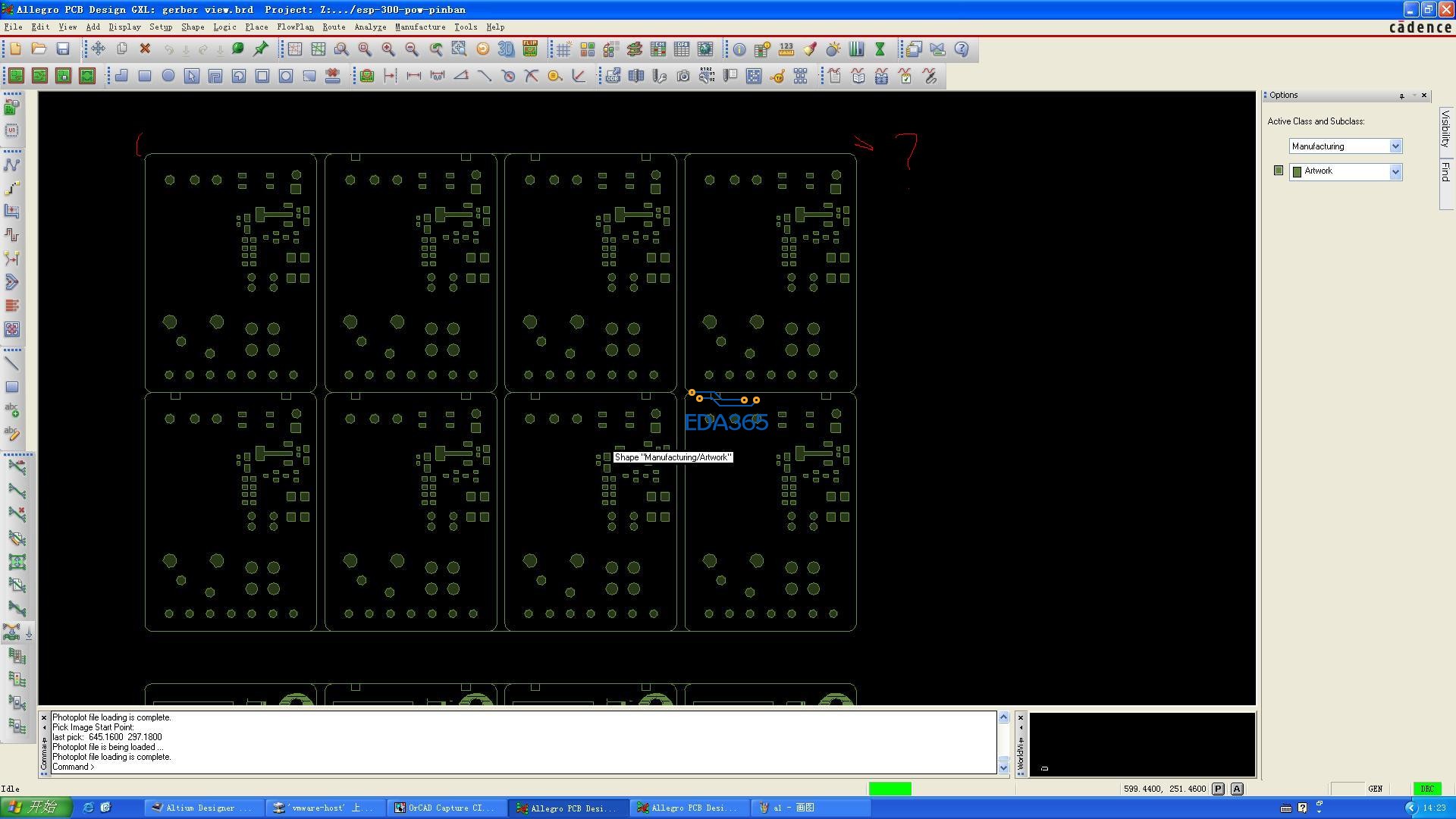

但是生成光绘后，再用软件去看光绘文件的时候，发现边框没有生成光绘，而且每层都这样！
什么情况！
但是生成光绘后，再用软件去看光绘文件的时候，发现边框没有生成光绘，而且每层都这样！
什么情况！
你在cam350中看下有没有
看下你板框所放置的层面是不是在出图层面里面
是不是因为边框的线宽设置为0了?你可以在输出artwork的时候在右侧的undefined line width 这里输入0.1，这样就不会没有了。最好的办法就是在单板的时候把线宽就用0.1mm绘制
光绘文件各层的设置是否正确?是否包括outline层?
查看你的undefined line width设置是否是0，如果是0的话就改成不是0的，我一般用0.4mil，如果不是就是你层没添加到光绘中
路过，了解一下。
是不是两个不是同一层啊
你看画的photoplot outline 是否够大
