射频电源铜皮上的地孔会引入干扰吗？

四层板 射频微带线参考地层，vcc层电源铺铜皮，铜皮上有打地过孔（按常规设计10mil避让），问这会给射频天线引入干扰吗 ?多大频率，多大电流会有比较明显的影响。我觉得一般影响不大，因为电压输入的时候已经有经过高频和低频的滤波了。可是硬件的非跟我扯什么电源完整性，说会引入干扰。我知道电源本身是比较不干净的，只是我觉得在1g以下，中频阶段的应该不会有影响才对啊。求解啊

不会这样的设计，没有接触过~

好吧 谢谢 支持 坐等高手解答  我也觉得应该不会有多大的影响

我觉得 RF下边的第2 3层挖空，第4层做参考比较好

能说说为什么吗 而且很多时候达不到你说的这样 射频还有一些电源、控制线要走四层板用第四层做参考不大现实。

目的是隔层参考，加大线宽，减小插损，如果是四层板，控制50欧阻抗会导致线比较细，寄生参数明显，加大线宽又要保证50欧阻抗，只能使用跨层参考。不明白你说的铜皮打孔是什么意思，可否截图?是不是指电源被过孔割开导致开槽现象?

嗯 跨层参考这个我明白 只是一般四层板基本上做不到，做6层板的时候比较常见跨层参考。 看样子表达得不清楚  明天整张图片说明一下

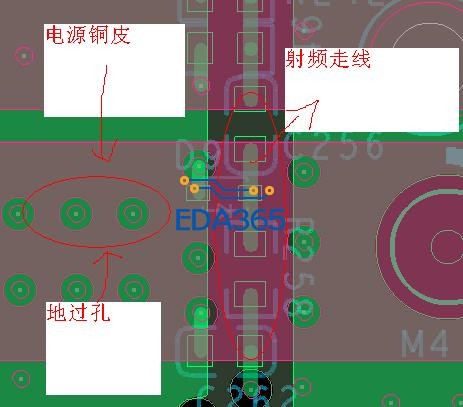

图中地过孔会引入来自电源的干扰吗  影响有多大

我认为电源层和GND对于交流信号来说是一个整体。不能分开看。
所以。GND打许多VIA透过电源平面。不会对电源干扰

大哥你误解我的意思了，不是说对电源干扰，是会不会把电源本身不干净的信号引入干扰板上的关键信号

我看怎么像短路了呢?电源对地过孔?

如果电源的干扰能通过过孔撼动地平面，那要多大的干扰才能达到如此效果?我认为不会，过孔和电源的耦合很小，而且，电源不会有很大的干扰源。

这可肯定是有影响的，至于有多大影响我也没具体去试过！你是天线是在bottom层吗?你可把vcc哪层有天线那部分给分割开，把它给铺上地铜。这样干扰会少点！

天线在顶层   天线在底层的 电源层自然会包地处理

嗯 我的观点也是如此 唉 我们这边的硬件人员非说有影响让我把地孔全干掉 我就郁闷了  那些射频天线包地处理不打地过孔影响不是更大 都不知道人家怎么想的
