PCIe金手指走线设计

时间:10-02 整理:3721RD 点击:
请搞过PCIe卡的大牛讲讲PCIe金手指走线设计注意事项,不胜感激!

控制好阻抗,满足载流,注意AC电容离金手指的距离,注意高速线的信号回流,另外内层的铜不要铺进金手指区域,最好有金手指切边角度的示意图。


注意电源的载流能力,铺铜铺到半手指,注意金手指切斜边

有没有比较详细的介绍啊 我现在也在做这方面的板子

把你那一块儿的截图发上来

需要看哪些层?

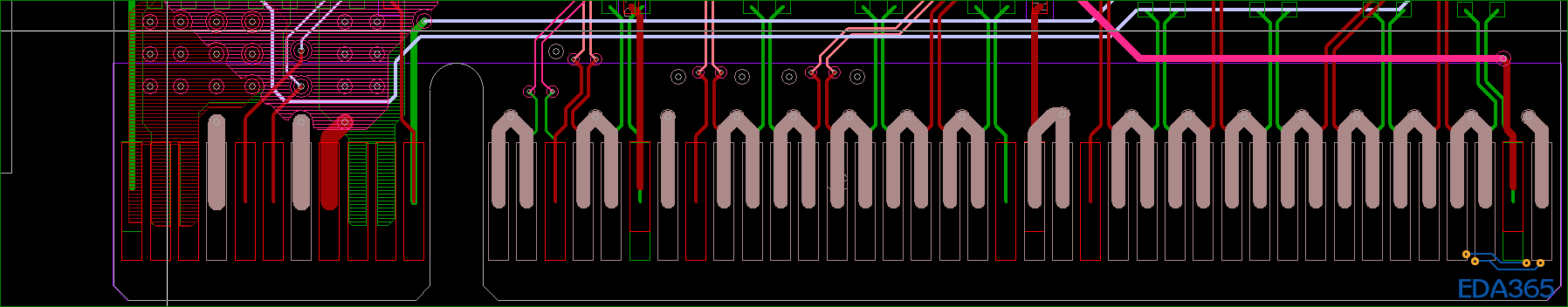

8层板,附上接口截图供参考。

能把这个封装发给我一下吗?很感激,wujialan521@163.com

金手指部分开整窗,不能有绿油在焊盘之间;

过孔离手指远点。

过孔离手指最好1MM以上,电源不要用铜皮去把手指包上,用手指一样粗细的线拉出来然后再用铜皮去包,其它的楼上已经讲过了

请教哈这个有什么缘由吗,虽然我看到的都没有绿油,但我没看到谁解释过

请教哈这样做是什么原因呢,因为现在PCIE金手指要求可以过3A以上的电流,如果线拉的稍远些就不能满足了,这个怎么控制呢

金手指部分要经常插拔,如果有绿油容易刮擦掉,引起绿油脱皮;万一绿油掉在金手指与插槽的接触点,也有接触不良的风险。

3q,谢谢哈
