在电源层周围铺一窄带地怎么样
时间：10-02
整理：3721RD
点击：

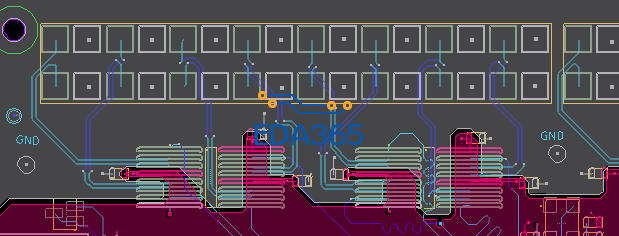

在电源层周围铺一窄带地怎么样 ，如下图的灰色部分，我在电源层没用到的地方铺上地怎么样? 大家讨论下，以及说说原因。
你那样做不行，好多差分线都跨分割了
我这差分速度不高，就RS422,跨分割会影响信号质量吗? 我想的是铺点地来屏蔽差分信号，提高抗干扰的能力。
能附上BRD文件么?
跨分割的话就没有参考平面，会影响阻抗
我现在重新分割了下，让差分线不再跨电源平面分割。，这样可以吗? 我的想法是给差分线铺上地提高搞干扰能力。
可以了，不过你要打地过孔啊，要不你铺的铜就没什么作用了
谢谢提醒，明白了。
