sigxplorer编辑拓扑结构问题

时间:10-02 整理:3721RD 点击:
我看于博士的视频,进入sigxplorer编辑拓扑结构,步骤如下
1,建立xnet、bus

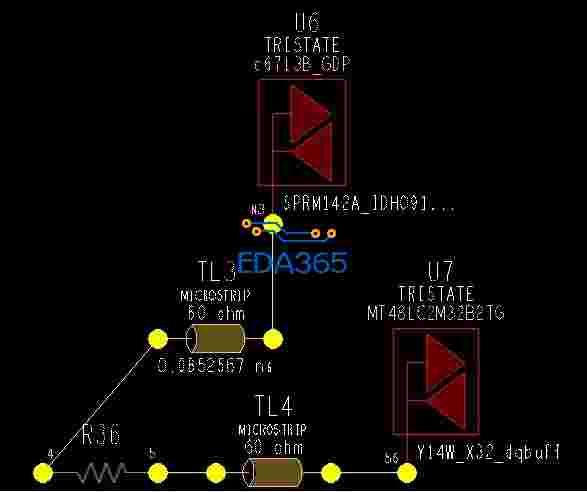

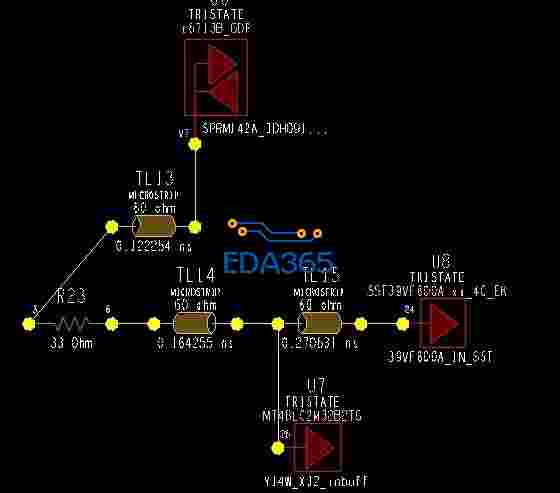

2,在约束管理器里面的electrical--net--routing--wiring中选中建立的bus点击右键,进入sigxplorer,出现sigxplorer图见附件图1,于博士视频sigxplorer为图2,不知错到哪里!cadence为16.3





没有高手帮忙解决下吗,我自己先顶下

你先自己好好看吧

論壇裡面我和其他人已經回過這個問題了 , 自己找一下.
你的答案並沒有錯 , 問題是于博士用的資料和範例是不一樣所導致有這樣的誤會.
