allegro阻抗计算有BUG
时间：10-02
整理：3721RD
点击：

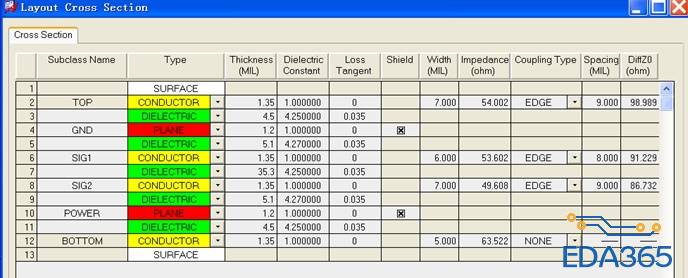

不知道有没有人发现，allegro阻抗计算值比实测大，表层大15%-20%，内层大10%。做仿真时是不是要调整叠层参数来补偿这个差值?
allegro不准的！阻抗计算的时候底下就说明的是用公式算的！只做参考，仿真最好做上补偿！
polor伺候
怎么补偿?线宽，介子厚度，介电常数?调整这些参数是可以补偿阻抗，但会不会使其他仿真不可信，如串扰仿真。
PCBSS上有人说计算和测量结果区别小?难道是板厂给的参数不可信?
polor计算也偏大，但没有allegro离谱。

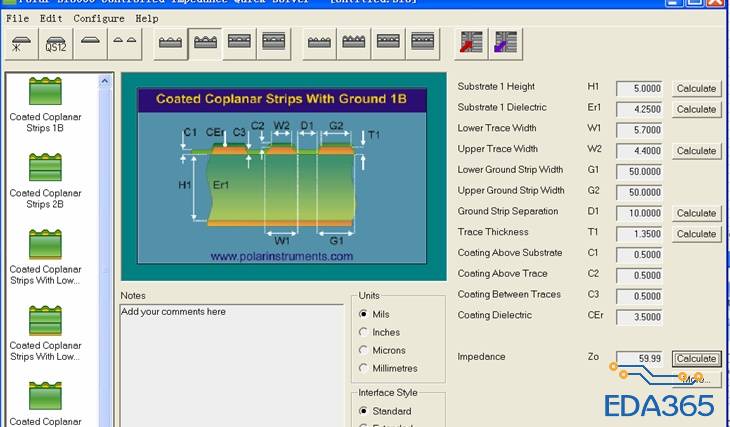

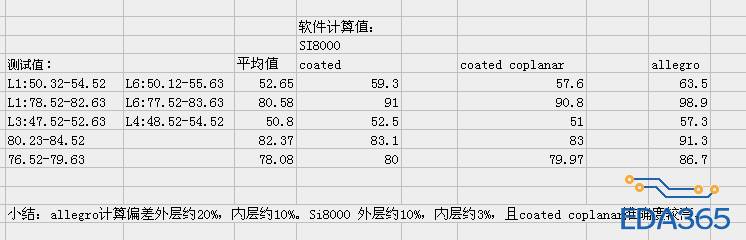

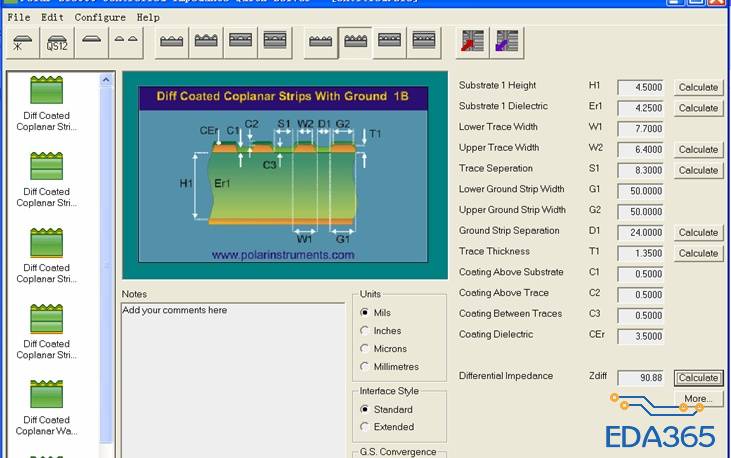

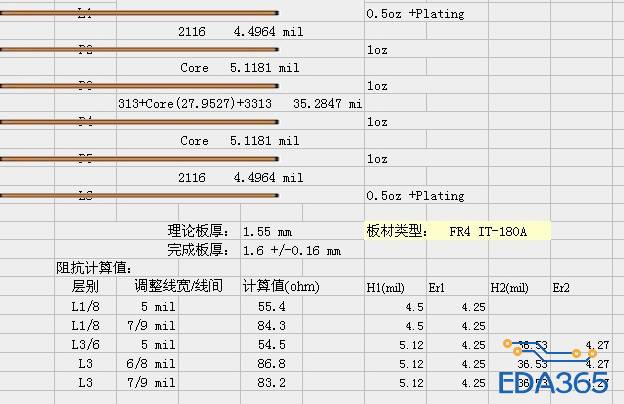

这是板参数，测试值，计算值。请大家看看哪里有问题，w1/w2/c1/c2/c3/cer都是板厂给的调整要求
只要相差不大就行，
数字信号允许有较大的变形，仿真的时候将振铃的幅度、上冲、下冲控制在比较小的范围内就行。

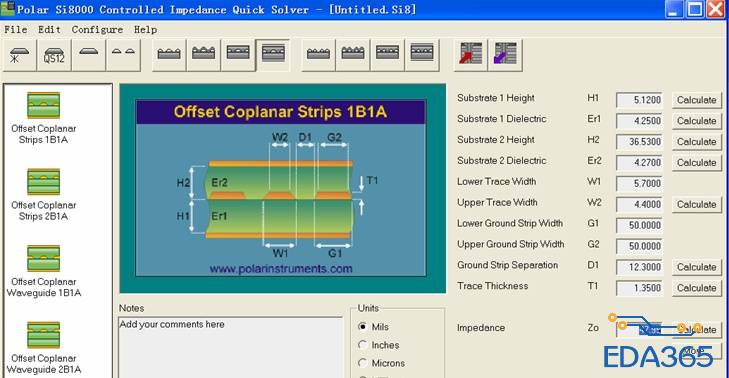

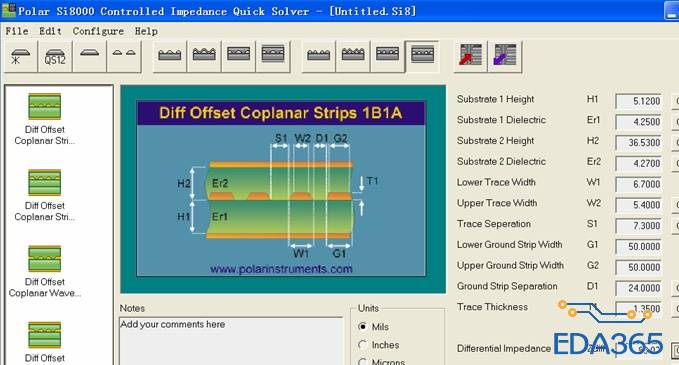

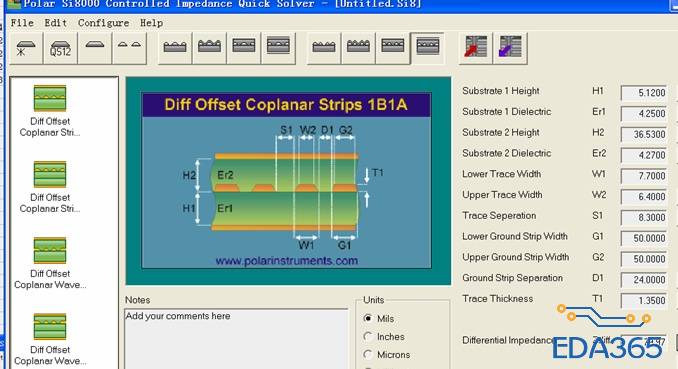

SI8000结果相差10%，allegro结果相差20%，这个不能计算吧
对的 测量也未必完全准确 只能找到一个定向的范围
