使用IPC-7351做元件封装，出现问题～～

时间：10-02 整理：3721RD 点击：

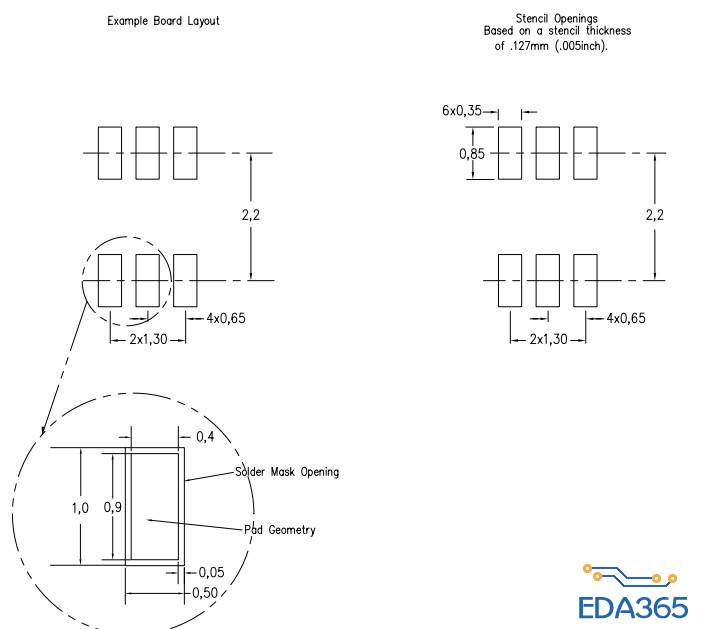

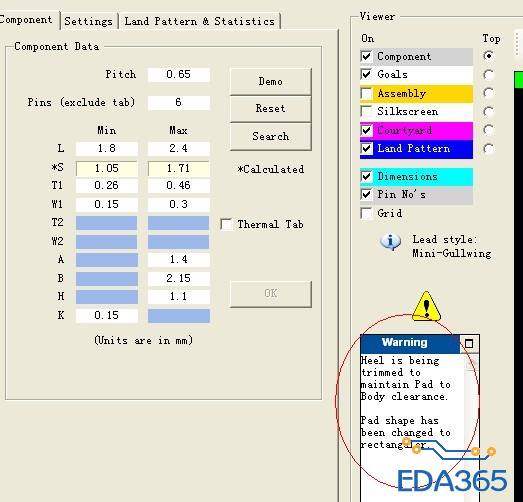

请大家帮忙看看，我这个问题出在哪里，第一个图片是 datasheet资料尺寸，第二个图片是IPC-7351里填入的数据；
生成之后有warning，然后生成的元件没有pin，请大家帮忙～～

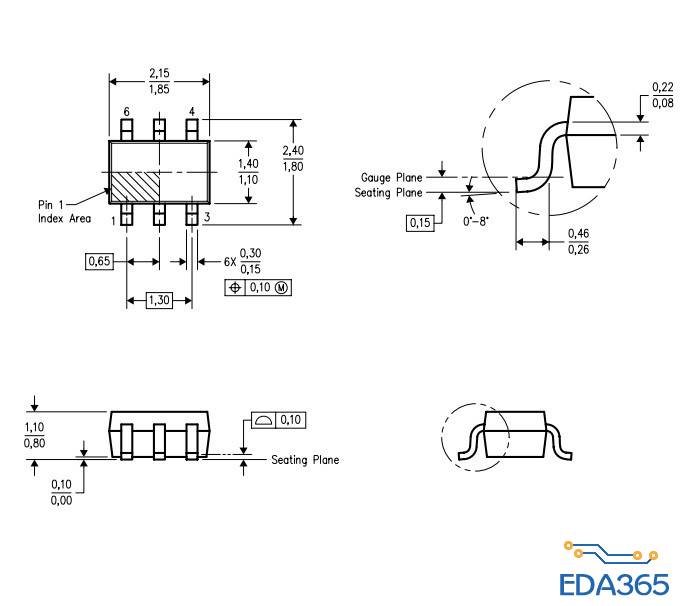

上面的datasheet有问题，这个是正确的，请参考～～

path里封装路径重新设置一下

这个warning可以忽略. 焊盘大小根据公式计算得到, 而焊盘间距默认0.2mm, 如果计算得到的焊盘间距小于0.2mm, 软件会自动修正,减小焊盘大小,使之符合要求
