请教：Allegro 板框倒圆弧

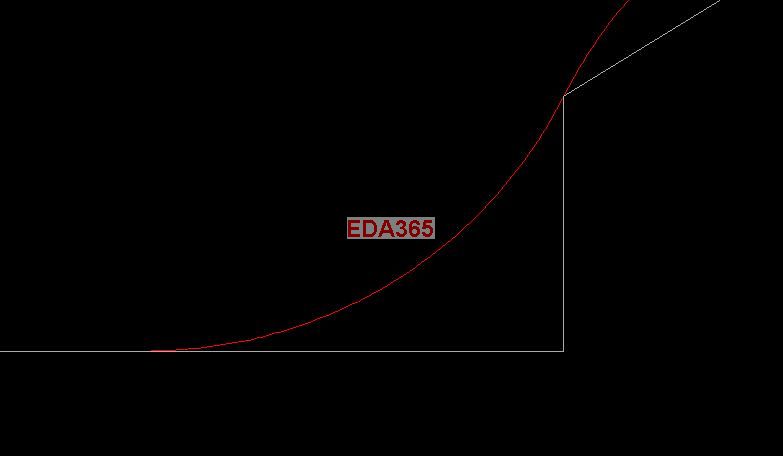

如下图，红色的是导入DXF的板框，白色的是自己用Add line画的outline，请问用什么方法可以倒出红色那种弧线?如果用dimension——〉fillet，会提示：Picked segment not long enough to support fillet！ - pick again ...

你导入DXF时直接设成 board outline不行吗? 还搞得这么麻烦?

只是想知道Allegro 可不可以倒出这种弧线……

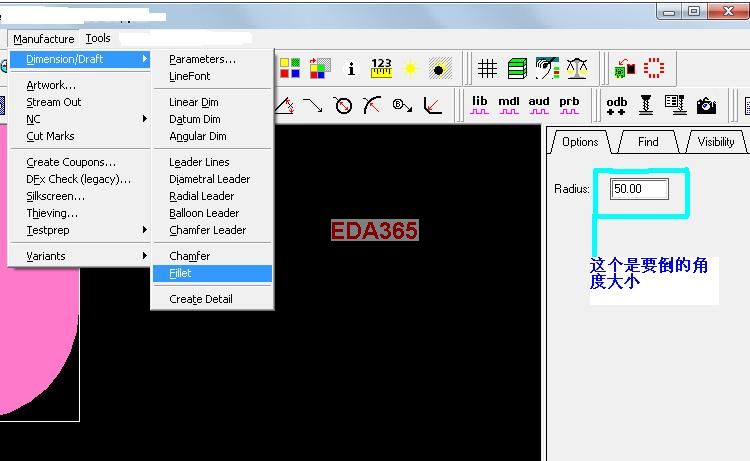

可以啊，把控制面板里的RADIUS设置小一点

RADIUS设小了，圆弧的半径也小了，不能跟DXF完全一样

怎么不把DXF直接导进来呢，画的白色线条方向是导不成那个样子的，你测量下红色线条的半径，圆心。再画两条合适的线段，然后倒角。

我明白了~~~谢谢~！感觉allegro倒角没有pads方便~~

  看图

直接在Autocad 里面再倒入方便得多，在Allegro中弄起来麻烦！
