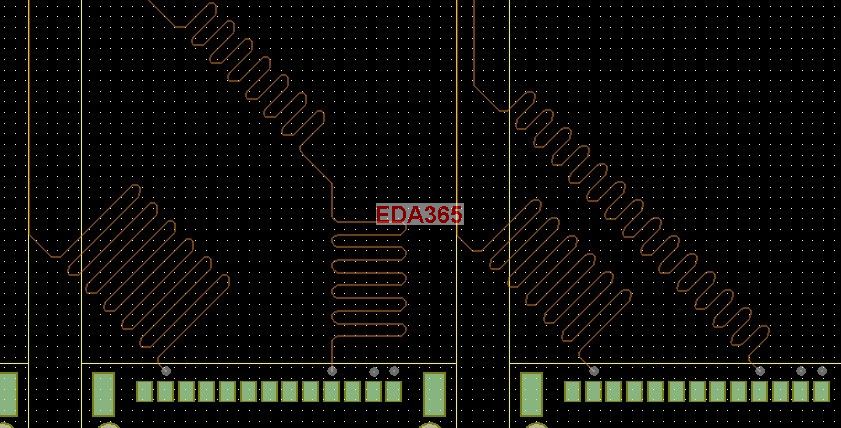

很担心这样绕线会不会有问题？！
时间：10-02
整理：3721RD
点击：
比如干扰、天线效应等等，请高手指点！
回复 coyoo 的帖子

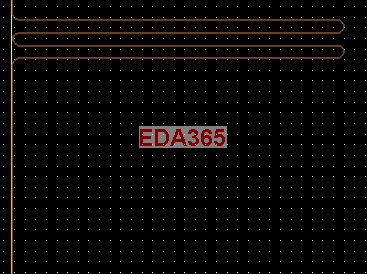

是这样绕比较好呢：
还是这样比较好呢：
?
即是绕圈少好还是绕圈多好呢?（绕相同长度条件下）
回复 coyoo 的帖子

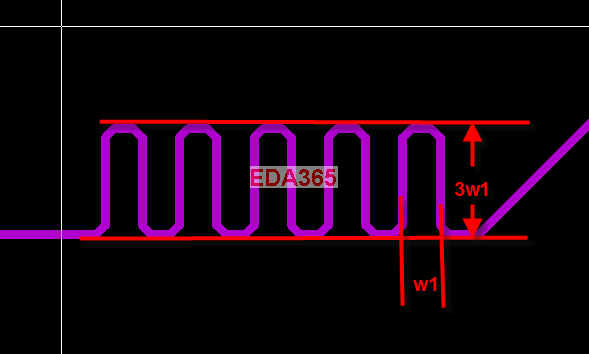

蛇形线突出的长度一般不要超过3倍绕线的宽度。特别是高速线，时钟线等。
多谢！
能介绍下理由吗?
回复 coyoo 的帖子
我们都知道布局布线的最优原则是 磁通量 最小原则。从这个角度可以去理解绕线为何不能饶很长蛇形；另一个角度高速线并行走得太长串扰会劣化信号质量。事实上绕线的时候很少有这么大的空间留给我们用。
回复 dsws 的帖子
file:///C:/TEMP/}$$SH8F5BOR8W96(N@`FVY4.gif解得真好！
学习了
顶！
那么，是不是把绕线宽度设大一点，这样蛇形线突出也可以大一点呢?另外，绕线宽度如何取舍呢?应该跟线宽有什么关系吧?
回复 coyoo 的帖子

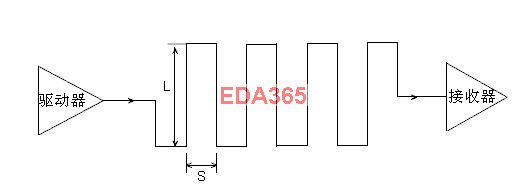

蛇形线中平行的部分会有耦合电容电感产生，影响信号的传播。间距（图中S）要足够大，一般要求间距要大于3H到4H，H指信号线到参考平面之间的高度。蛇形线区域的长度（图中L）也应尽量减小。嵌入式微带线或者带状线由于和参考平面耦合的更紧密，所以蛇形线的影响会比微带线小。另外时钟不要走蛇形线。
还没走过蛇形线的路过学习了
避免串扰。注意间距和振幅
时钟不走时钟线，哪该怎么控制一定长度呢?其他角度拉线么?只要不是规则的走线就行了?
学习了
参考，学习下，谢谢分享！
