器件属性没有ROOM

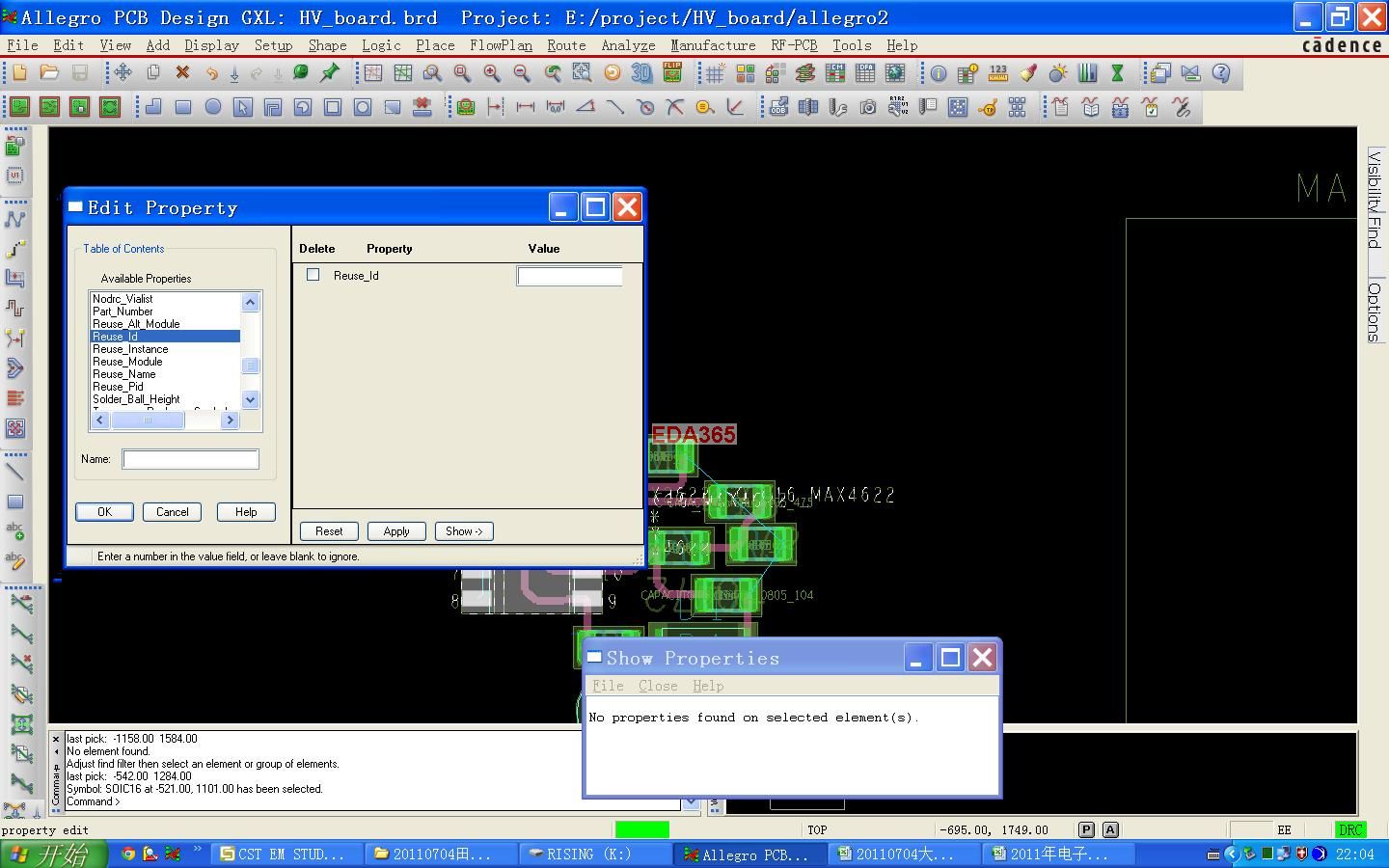

截图

大侠们啊，请指导下啊！:'(:'(:'(

没有人晓得吗?好郁闷的

任何属性都不是天生的，，要么在原理图加，，要么在PCB里加

如下图选择1、2在3处输入ROOM的名称，完成原理图ROOM的建立。

一、

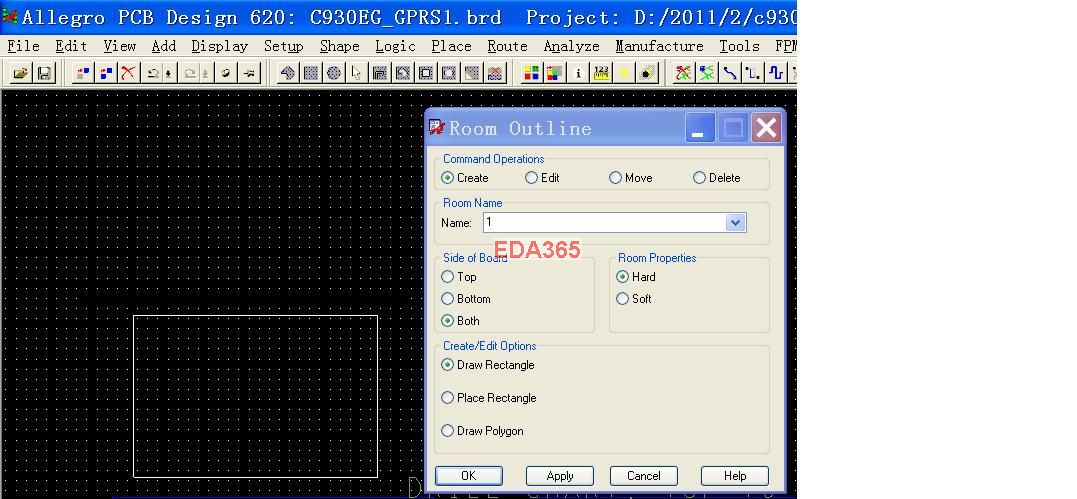

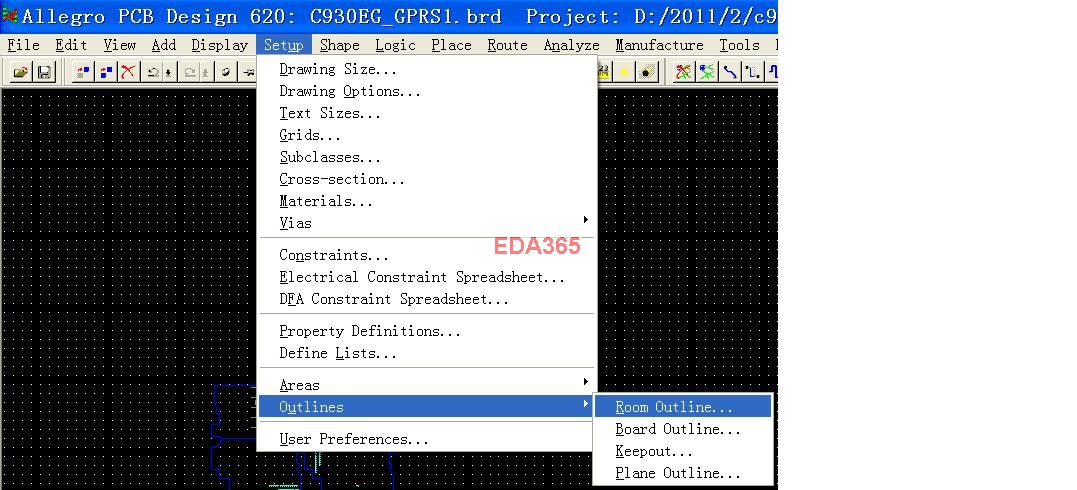

PCB—ROOM的建立

自己加撒

回复 撒加 的帖子
大侠啊，我是按大侠的方法搞的，就是没有，是不是这是16。3 的bug，要装上补丁才行?

是你没有理解清楚

在设置属性时 在find中要选择comp 再去选择元件 就有room属性可选了

回复 belmondo 的帖子
果然是要选择comp啊，高手，呵呵，我还一直以为是16。3的问题

回复 flyingc381 的帖子
关键是没有地方加 啊，纠结

我也遇到了同样的问题，终于恍然大悟。非常3Q~

图中无ROOM，心中有ROOM。
