问题请教:看不到钻孔

时间:10-02 整理:3721RD 点击:
为什么我在16.2中建PACKAGE和BOARD文件都只能看到PAD而看不到其上的钻孔呢?
是设置不对还是软件BUG?

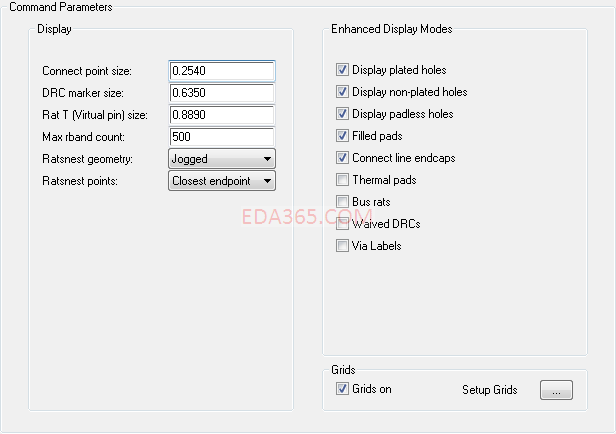

问题解决了,是Design Paramters中的显示模式没有设置。

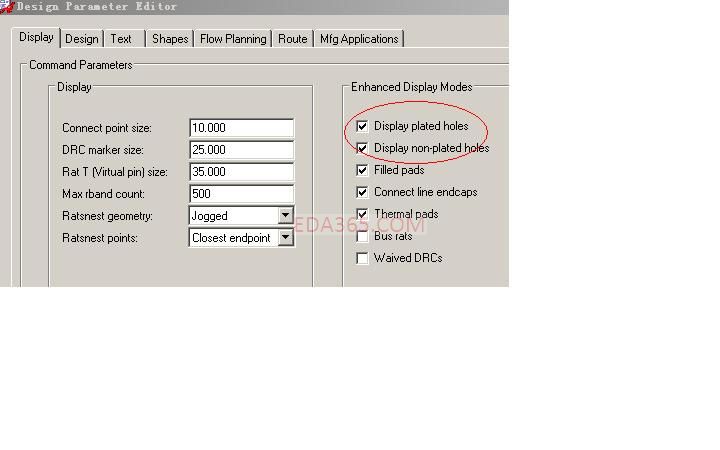

试下将下面圈的勾上.


呵呵,晚发了两秒.
