怎么设置电源和地为正方型的虚线框表示

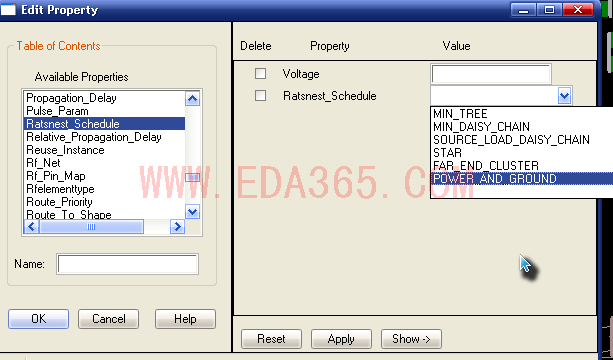

能说得详细一点吗， 是不是在下图里所示设置的啊，但是不行。
[img][/img]

图片如下：

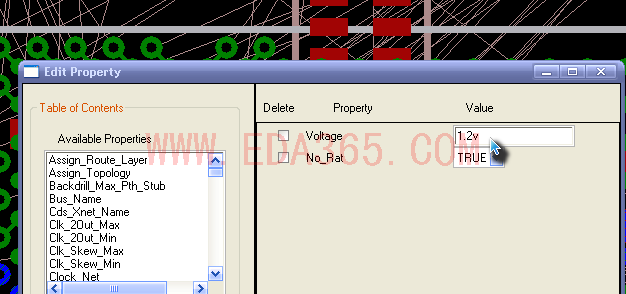

4楼正解，加电压就OK

谢谢，明白了

把电源的网络的属性里，设置成 RATSNEST_SCHEDULE = POWER_AND_GROUND，便可。

学习

我已经知道了，就是在这里设置，
现在我发个图，希望能给后来者有所帮助

我想问一下，为什么要设置成那个呢?

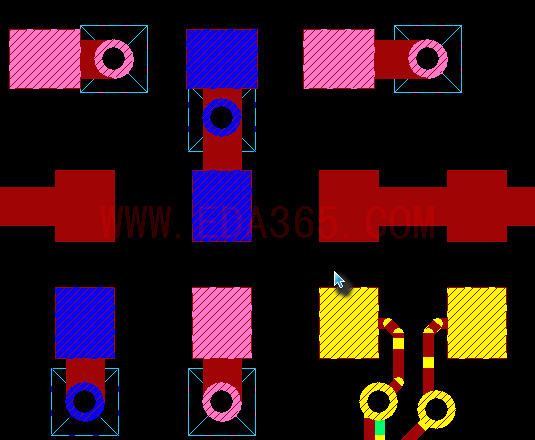

因为有些电源和地只需要打孔就行了，这样可以看出：
1、所有的地都打孔了
2、（电源是不用拉线的，直接在电源层分割的），可以关掉电源和地的鼠线。

Very Good！
