关于vivado 调试的问题
时间：10-02
整理：3721RD
点击：
期待大家的回答。

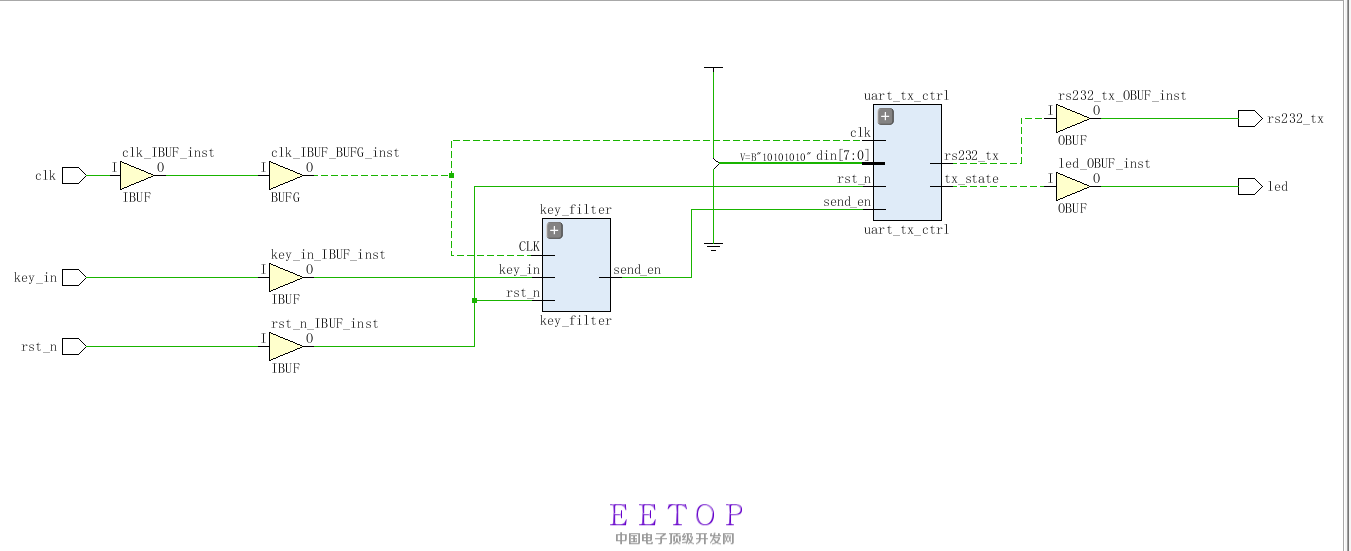

写一个小程序，uart发送一个字节的数据，波特率是9600，当按下发送按键后，使用串口助手能成功收到 设置的 8位发送数据。
想着试一试debug流程。我在原sourse中mark_debug了 4个信号。bps_clk是 波特率时钟，每一个上升沿发送一位数据，rs232_tx是发送总线。done是发送11 位数据后，使能为高电平。 tx_state 是总线状态，忙 为高电平， 空闲为低电平。
open_target时， JTAG 是 30Mhz。

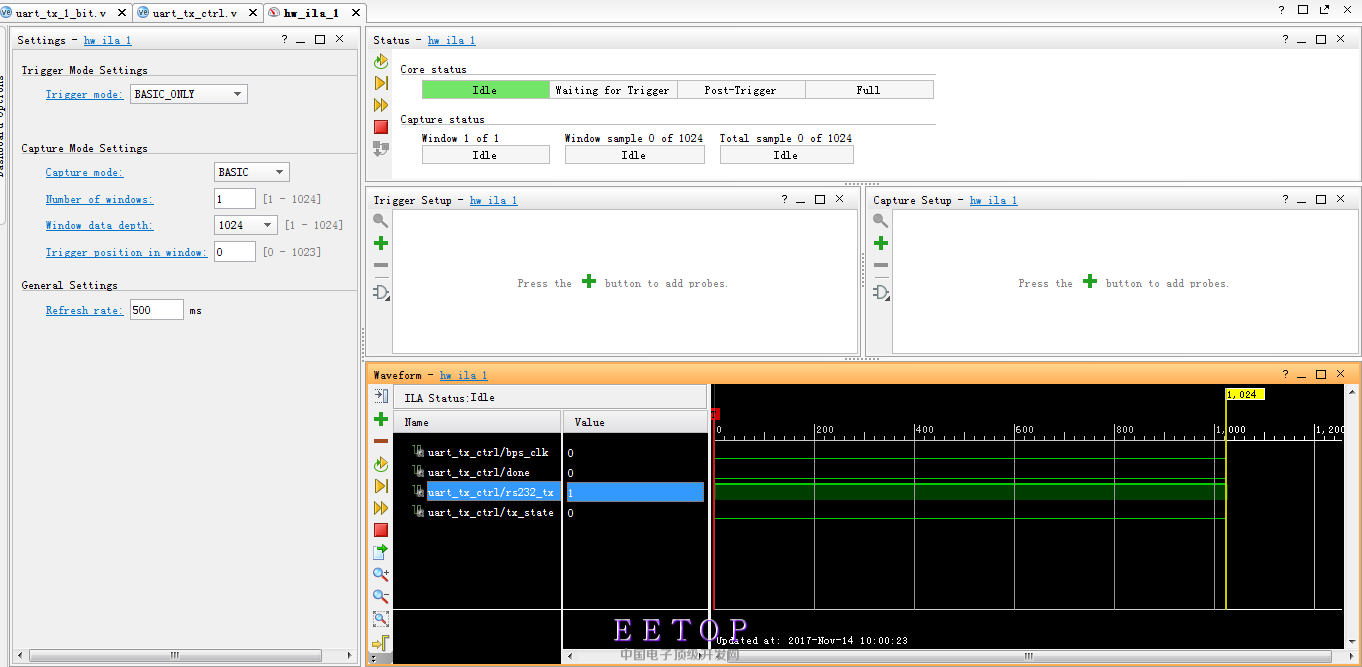

可是为什么看不到波形呢?而且到 1024 波形就截止了。不是应该和仿真看到的 波形一样吗?
写一个小程序，uart发送一个字节的数据，波特率是9600，当按下发送按键后，使用串口助手能成功收到 设置的 8位发送数据。
想着试一试debug流程。我在原sourse中mark_debug了 4个信号。bps_clk是 波特率时钟，每一个上升沿发送一位数据，rs232_tx是发送总线。done是发送11 位数据后，使能为高电平。 tx_state 是总线状态，忙 为高电平， 空闲为低电平。
open_target时， JTAG 是 30Mhz。
可是为什么看不到波形呢?而且到 1024 波形就截止了。不是应该和仿真看到的 波形一样吗?
冤孽啊，冤孽，竟然没有人给回答。
你的trigger setup 中没有信号，这是不行的，你要选择一个信号拖进这个窗口，作为触发的条件。例如你把rst_n拖进这个窗口，并设置成0，那么当rst_n是0的时候，才会出现波形。我反正就是这么理解的，不对的话，欢迎大家批评指正。
实际上我也遇到小编的情况，以为波形自动就出来了，然后就去问别人怎么回事，对方根本不屑，说你懂触发吗?我真的不懂。
可以查一下手册
